Video imc STUDIO: Vinculación de captura de vídeo y de adquisición de datos de medición
Dirigiéndose a la creciente demanda de adquisición de datos de vídeo y la medición combinada, el enfoque único para manejar una cámara de vídeo como un canal de medida ofrece una integración perfecta de las grabaciones de vídeo en pruebas.
- Sincronía de tiempoentre vídeo y adquisición de datos
- Configuración de los canalesde vídeosimilar a laconfiguración de los canalesde medición
- Medicionesposibles de disparador y a largo plazo
- Grabaciones de video pre-disparador y pre-evento
- Hasta 4canales de vídeosincrónicos
- Canalespor cámara con grabaciónymonitor separado
- Reproducción sincronizada en Panel imc STUDIO y imc FAMOS
Conocimientos completamente nuevos se puede lograr, si los datos medidos se asocian con un registro de vídeo correspondiente de la ruta de prueba o de la parte del vehículo bajo examinación. Lo mismo se aplica para poner a prueba las estaciones y la instalación - especialmente las que se van a vigilar, pero que son de difícil acceso.
Dependiendo de la aplicación, una amplia variedad de cámaras puede implementarse, que difieren en cuanto a su relación de aspecto, velocidad de fotogramas y las interfaces - desde una simple cámara web o de alta resolución, equipos de alta velocidad, hasta cámaras térmicas especiales.
Pretriggers y sincronización
Con el fin de ser capaz de analizar los datos de vídeo de forma simultánea con los datos de medición, la sincronización es crucial. Por esta razón, los datos de video deben ser absolutamente sincronizados con los otros datos de medición a fin de que la correlación exacta. El mejor nivel posible de precisión se determina por la velocidad de fotogramas de la cámara, es decir, la sincronización debe ser precisa hasta el nivel de un fotograma de vídeo. Este máximo de precisión está garantizada por Video de imc STUDIO.
Desde que los datos de vídeo que condujeron a disparar el evento, pueden ser de gran interés también la posibilidad de configurar un pre-disparador ajustable para grabar/guardar los datos de vídeo.
Monitoreo de canales
Dependiendo de la velocidad de fotogramas y el formato, los volúmenes de datos y tasas de transferencia que debe procesar video puede llegar a ser considerable; 10 a 20 Mbyte/s no son inusuales. Por esta razón, a menudo es crucial para limitar la adquisición y almacenamiento de datos de vídeo a las porciones en realidad relevantes de tiempo, típicamente alrededor de un evento de disparo. Sin embargo, hay veces en que es deseable registrar toda la duración de un proceso con una señal de vídeo de la reducción de velocidad de fotogramas/de datos, con el fin de asegurar la finalización de la documentación.
Este es un caso clásico de la aplicación para la función "Monitor-canal", que se proporciona en todo imc STUDIO para todos los canales de medición de cualquier tipo, incluyendo los canales de video. Cada canal de medición puede tener un segundo uso como "Monitor-canal", en el que en un segundo, se efectúa un muestreo a un lento ritmo. Por lo tanto, se produce una copia re-muestreada del canal original. Mientras que el canal del monitor no puede tener diferente configuración "analógico" en términos de su rango de medición, se puede configurar de forma totalmente independiente en términos de propiedades de disparo (eventos de activación y asignados de inicio y stop-triggers), opciones de almacenamiento de datos, y velocidad de datos.
De esta manera es posible utilizar una sola cámara para grabar un proceso en el transcurso de horas en un lento y condesado vídeo en directo, por ejemplo, 1 cuadros/seg, pero en paralelo con este desencadenar una alta resolución (100 cuadros/seg) de grabación de vídeo para un lapso de tiempo limitado. El evento de disparo para determinar la ventana de tiempo del "primer plano" podría ser la señal en cualquier otro canal de medición o incluso una combinación lógica de dichos canales.
Por supuesto, "la proveniencia de imágenes" de la cámara se pueden ver por sí mismos, en vivo y en cualquier momento, sin necesidad de ser almacenados. Además, en los canales de video que se activan, la imagen de la fuente de la cámara correspondiente al momento anterior al evento de disparo siempre se muestra para fines de vigilancia.
Tipos de cámarase interfaces
Las cámaras de vídeoestán disponibles en unaamplia variedad de diseños.Las interconexionescomunes incluyenUSB, Firewire (IEEE 1394)yEthernet.Los formatos de imagenvan desdeminiaturasde tamañoVGA(640 x480)y SVGA(800x600)hasta el final aFull HD(1920x 1080). Velocidades de cuadrostípicos puedenextenderse aaprox. 30 cuadros/seg paracámaras USByhasta 130cuadros/segundoy por encimade la alta gama decámaras-Firewire.
Esto significa que hay una amplia gama de posibles opciones para lograr su aplicación en particular disponibles en el mercado. A los efectos de la integración con imc STUDIO, todo lo que se necesita es seleccionar una cámara que es compatible con Windows con el modelo de controlador estándar "DirectShow". Cámaras disponibles en el mercado que tienen esta característica generalmente son totalmente compatibles con imc STUDIO. Una lista de referencia de los modelos de cámaras que ya se han probado está disponible a través de las Hotlines de imc de su región.
Formato de datos
Dependiendo del tipo de cámara y el conductor con el que está equipado, una variedad de formatos de datos de vídeo y métodos de compresión se puede configurar. Formatos como RGB, YUY2, Bayer, MJPEG y similares, otrosdifieren en términos de su tasa de compresión y el esfuerzo necesario de codificación, por ejemplo, debido a la utilización de volúmenes de datos de 1 a 3 bytes por píxel. Por lo tanto, la anchura de bits de la corriente de datos resultante, así como los requisitos de memoria, pueden variar fuertemente y en casos extremos pueden hacer extensas demandas sobre el hardware de la PC en cuestión.
Además, el controlador de la cámara que permite el ajuste de los parámetros ópticos, incluyendo la exposición, el brillo, contraste, saturación de color, balance de blancos y otros parámetros.

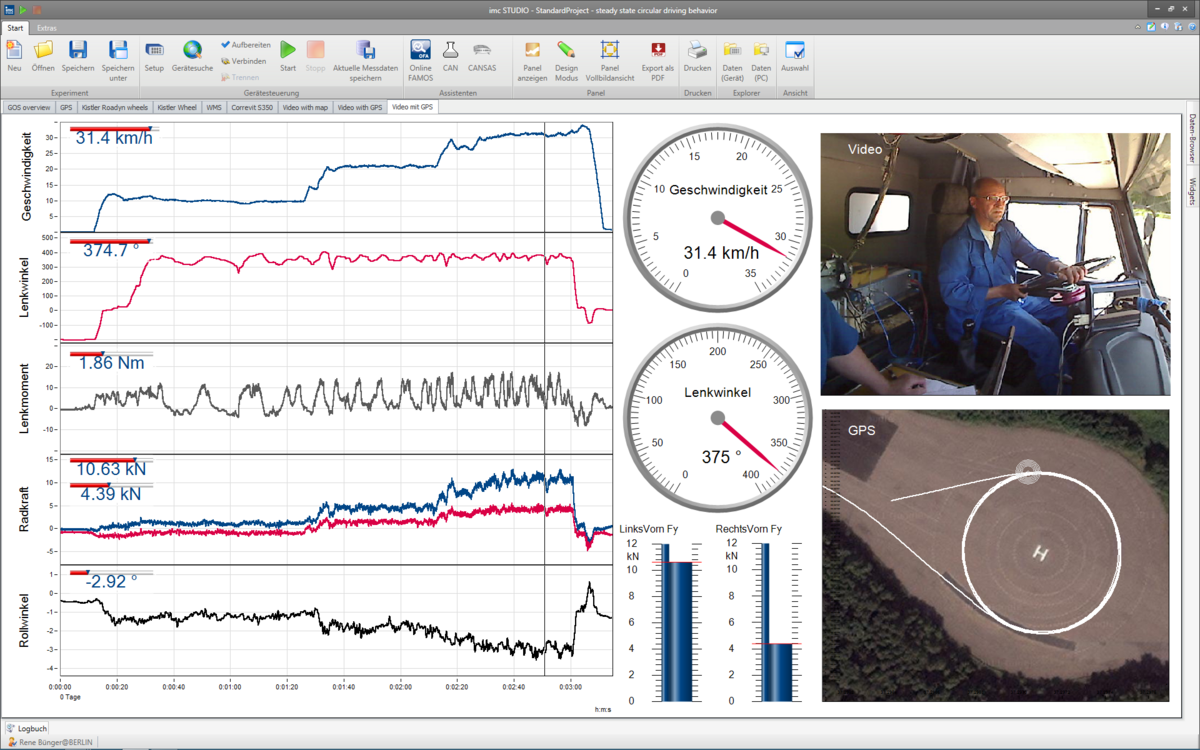

Los datos de vídeo grabados se integran a la perfección en imc STUDIO través de la administración consistente en conjunto con otros datos de medición. Ellos se pueden mostrar de forma análoga a los canales convencionales en ventanas de curva asociadas, y vinculados a otras curvas a través de los cursores, con el fin de visualizar las imágenes correspondientes a los respectivos datos medidos.
Por supuesto, los datos de vídeo también están disponibles en los programas de análisis imc FAMOS, donde se pueden reproducir, editar y correlacionar. Guarda en el uso general de contenedor de formato "avi", que se pueden reproducir utilizando cualquier reproductor de medios deseada.
Guardar datos en elformato de uso general "avi", permite reproducir información utilizando cualquier reproductor de medios deseada.
