• imc CRONOSflex

    imc CRONOSflex

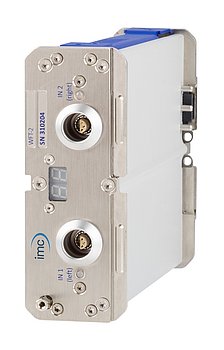

imc CRONOSflex: Módulos

Como parte de la familia CRONOS imc, el nuevo CRONOSflex imc continúa la tradición de apoyar medidas directas de prácticamente cualquier sensor disponible para mediciones mecánicas, electromecánicas y mecatrónicas. Señales mixtas multicanal, señales de entradas analógicas, contadores y entradas de encoder incremental, o protocolos de buses ​​tales como CAN-bus, GM LAN o LIN ... lo que sea: imc CRONOSflex lo mide.

Mediciones modulares

Con hasta 100KSPS por canal soporta hasta 2 millones de muestras por segundo de rendimiento en cada unidad de base, así como tener un software de acondicionadores configurables de señal de alta precisión y fuentes de alimentación integradas al sensor - el imc CRONOSflex puede asumir incluso la adquisición de datos de mayor desafío, mientras actúa en la alta precisión bajo las más exigentes condiciones ambientales.

La característica más destacada del sistema imc CRONOSflex es el "imc-Click-Mechanism". Con esto usted puede agregar o eliminar canales de entrada o salida a su sistema imc CRONOSflex en cuestión de segundos con un sólo "click". Cada módulo tiene una carcaza rígida y el reconocimiento automático por el software imc STUDIO proporciona lo último en modularidad flexible. Alternativamente, los módulos de imc CRONOSflex pueden ser distribuidos, conectados con la unidad base u otros bloques decentralizados de módulos através de un cable estándar de Ethernet. Esto hace el sistema robusto y al mismo tiempo económico.



Universal

 UNI2-8UNI4
Entradas de señal84
TEDSJaJa
Frecuencia de muestreo por canal
Frecuencia máxima de muestreo100 kHz100 kHz
Máximo ancho de banda48 kHz48 kHz
Voltaje
Aislado Ja
Voltaje hasta 10 VJaJa
Voltaje hasta 50 V / 60 VJaJa
Aislamiento hasta 800 V
Voltaje hasta 1000 V
Corriente
20 mA por medio de resistencia "shunt" interno JaJa
20 mA por medio de conector con resistencia "shunt"JaJa
Temperatura
TermocoplaJaJa
PT100JaJa
Puentes (Medidores de tensión)
Puente completoJaJa
Medio puenteJaJa
Cuarto de puenteJaJa
Modo de medición DCJaJa
Frecuencia de la portadora
Sonido y vibración
Conexión directa de IEPE (ICP, DeltaTron, Piezotron)
Mediante conector ICPoptionaloptional
Carga
Medición de carga integrada
Otros
Alimentación del sensorJaJa
Canal de alimentación del sensor de forma individual Ja
Ancho del módulo en mm6243
Clave: Estándar Opcional

Voltaje | Corriente | Temperaturaa

 LV3-8ISO2-8ISOF-8HISO-8HV2-4UHV2-2U2I
Entradas de señal888 842+2
TEDSJaJa Jaoptional Ja3
Frecuencia de muestreo por canal
Frecuencia máxima de muestreo100 kHz100 kHz100 kHz100 kHz100 kHz100 kHz
Máximo ancho de banda48 kHz11 kHz48 kHz11 kHz48 kHz48 kHz
Voltaje
Aislado JaJaJaJaJa
Voltaje hasta 10 VJaJaJaJaJaJa
Voltaje hasta 50 V / 60 VJaJaJaJaJaJa
Aislamiento hasta 800 V   JaJaJa
Voltaje hasta 1000 V   JaJa
Corriente
20 mA por medio de resistencia "shunt" interno    Ja
20 mA por medio de conector con resistencia "shunt"JaJaJa
Temperatura
Termocopla JaJaJa
PT100 JaJaJa
Puentes (Medidores de tensión)
Puente completo
Medio puente
Cuarto de puente
Modo de medición DC
Frecuencia de la portadora
Sonido y vibración
Conexión directa de IEPE (ICP, DeltaTron, Piezotron)
Mediante conector ICPoptionaloptional optional
Carga
Medición de carga integrada
Otros
Alimentación del sensoroptionaloptional
Canal de alimentación del sensor de forma individual
Ancho del módulo en mm434343828282

Medidores de tensión

 DCB2-8
DCBC2-8B-8
BC-8BR2-4
Entradas de señal8  88 8  4
TEDS Ja  Ja  Ja
Frecuencia de muestreo por canal
Frecuencia máxima de muestreo100 kHz100 kHz100 kHz100 kHz100 kHz
Máximo ancho de banda5 kHz5 kHz48 kHz48 kHz14 kHz
Voltaje
Aislado
Voltaje hasta 10 VJaJaJaJaJa
Voltaje hasta 50 V / 60 V     Ja
Aislamiento hasta 800 V
Voltaje hasta 1000 V
Corriente
20 mA por medio de resistencia "shunt" interno JaJaJaJa
20 mA por medio de conector con resistencia "shunt"JaJaJa JaJa
Temperatura
Termocopla
PT100
Puentes (Medidores de tensión)
Puente completoJaJaJaJaJa
Medio puenteJaJaJaJaJa
Cuarto de puenteJaJaJaJaJa
Modo de medición DCJaJaJaJaJa
Frecuencia de la portadora    Ja
Sonido y vibración
Conexión directa de IEPE (ICP, DeltaTron, Piezotron)
Mediante conector ICPoptional optional optional
Carga
Medición de carga integrada
Otros
Alimentación del sensorJaJaJaJaJa
Alimentación del sensor por canal individual
Ancho del módulo en mm6243624343

Audio | Vibración

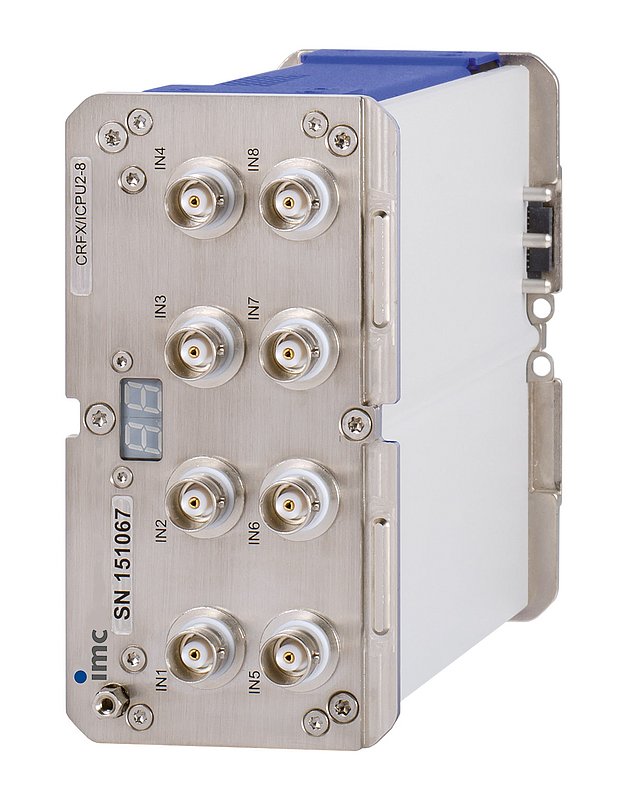

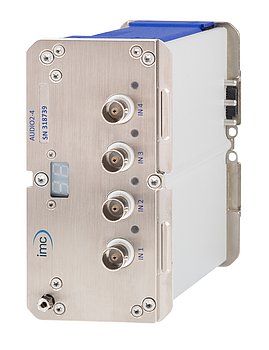

 ICPU2-8AUDIO2-4AUDIO2-4-MICQI-4
Entradas de señal8444
TEDSJaJaJaJa
Frecuencia de muestreo por canal
Frecuencia máxima de muestreo100 kHz100 kHz100 kHz100 kHz
Máximo ancho de banda48 kHz48 kHz48 kHz48 kHz
Voltaje
Aislado JaJaJa
Voltaje hasta 10 VJaJaJaJa
Voltaje hasta 50 V / 60 VJaJaJaJa
Aislamiento hasta 800 V
Voltaje hasta 1000 V
Corriente
20 mA por medio de resistencia "shunt" interno
20 mA por medio de conector con resistencia "shunt"
Temperatura
Termocopla
PT100
Puentes (Medidores de tensión)
Puente completo
Medio puente
Cuarto de puente
Modo de medición DC
Frecuencia de la portadora
Sonido y vibración
Conexión directa de IEPE (ICP, DeltaTron, Piezotron)JaJaJaJa
Mediante conector ICP
Carga
Medición de carga integrada   Ja
Otros
Alimentación del sensor  Ja
Alimentación del sensor por canal individual
Ancho del módulo en mm62626262

DI | DO | AO

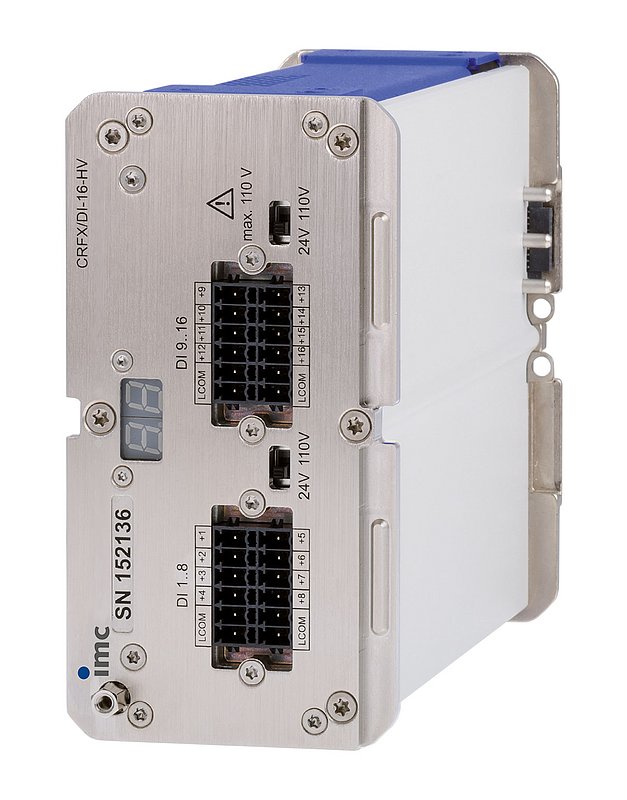

 DI16-DO8-ENC4DI8-DO8-ENC4-DAC4HRENC-4DI2-16DI2-32DI-16-HV (110V)DO-16-HCDO-32-HCDI2-16-DO-16-HCDO-16-HC-DAC-8DAC-8
Tipo de módulo
Integardo en unidad base JaJa
Módul-flex  JaJaJaJaJaJaJaJaJa
Entradas y salidas digitales
Bits de entrada168 163216  16
Alto voltaje     Ja
Bits de salida88    16321616
Alto corriente      JaJaJaJa
Salidas analógicas
Salidas analógicas 4       88
Contador incremental
Entradas444
Modo de cuadratura224
Frecuencia portadora32 MHz32 MHz256 MHz
Modo analógico sen/cos  Ja
Tamaño
Ancho+40 mm+ 40 mm112112221

8-Canales módulo de entrada universal
El módulo multiusos imc CRONOSflex (CRFX/UNI2-8) es ideal para mediciones que requieren diferentes tipos de acondicionamiento de señal, o cuando los requisitos de acondicionamiento de señal son desconocidos o tienen probabilidad de cambiar. Con 8 canales de entradas analógicas diferenciales permiten no sólo la medición de voltaje, corriente y sensores IEPE / ICP, sino tambinen la medición directa de temperaturas (termopares y PT100 / RTD), puentes resistivos y "strain gauges" (puente completo, medio y cuarto puente con 120 o 350 Ohms son directamente compatibles).

Para la alimentación de los sensores externos o mediciones de puente resistivo está incluido un software seleccionable de alimentación del sensor (2.5 V a 24 V).

Aspectos destacados:

  • Prácticamente todos lossensores físicosson directamente compatibles
  • Señal de ancho de bandamuy alta (hasta48kHz)
  • Terminación de cuarto puente seleccionable de 120 y350ohms por software

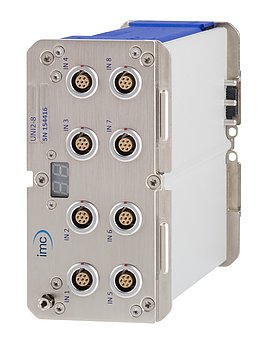

UNI2-8

8-Canales módulo de entrada universal
El módulo multiusos imc CRONOSflex (CRFX/UNI2-8) es ideal para mediciones que requieren diferentes tipos de acondicionamiento de señal, o cuando los requisitos de acondicionamiento de señal son desconocidos o tienen probabilidad de cambiar. Con 8 canales de entradas analógicas diferenciales permiten no sólo la medición de voltaje, corriente y sensores IEPE / ICP, sino tambinen la medición directa de temperaturas (termopares y PT100 / RTD), puentes resistivos y "strain gauges" (puente completo, medio y cuarto puente con 120 o 350 Ohms son directamente compatibles).

Para la alimentación de los sensores externos o mediciones de puente resistivo está incluido un software seleccionable de alimentación del sensor (2.5 V a 24 V).

Aspectos destacados:

  • Prácticamente todos lossensores físicosson directamente compatibles
  • Señal de ancho de bandamuy alta (hasta48kHz)
  • Terminación de cuarto puente seleccionable de 120 y350ohms por software

4 canales,módulo universal conaislamiento

El módulo universal imc CRONOSflex (CRFX/UNI-4) ofrece la máxima flexibilidad y versatilidad. Los 4 canales permiten no sólo la medición de voltaje, corriente y sensores IEPE (ICP), sino también temperatura (termopares, PT100 y PT1000), puentes y medidores de tensión (puente completo, medio y cuarto con terminación interna de 120 Ohms, 350 Ohms y 1 kOhms).
Canal-independiente, se proporcionan voltajes configurables entre 0.25 V a 24 V para el suministro de sensores externos y para la medición de puentes.


Los canales están aislados galvánicamente de forma individual para la medición de voltaje, corriente y termopar. Cada canal está equipado con un filtro propio y ajustable (por ejemplo, filtro anti-aliasing) con convertidor A/D simultáneo.

Aspectos destacados:

  • Con aislamiento galvánicoindividual paramediciónde voltaje,corrientetermopar
  • Ajuste individual de cada canal de alimentación de sensores y puentes
  • Apoyo para PT100 y PT1000
  • Señal de ancho de banda hasta 48 kHz
  • Compensación para cuarto puente con 120 Ohms, 350 Ohms y 1 kOhm.
  • Apoya imc Plug & Measure

UNI-4

4 canales,módulo universal conaislamiento

El módulo universal imc CRONOSflex (CRFX/UNI-4) ofrece la máxima flexibilidad y versatilidad. Los 4 canales permiten no sólo la medición de voltaje, corriente y sensores IEPE (ICP), sino también temperatura (termopares, PT100 y PT1000), puentes y medidores de tensión (puente completo, medio y cuarto con terminación interna de 120 Ohms, 350 Ohms y 1 kOhms).
Canal-independiente, se proporcionan voltajes configurables entre 0.25 V a 24 V para el suministro de sensores externos y para la medición de puentes.


Los canales están aislados galvánicamente de forma individual para la medición de voltaje, corriente y termopar. Cada canal está equipado con un filtro propio y ajustable (por ejemplo, filtro anti-aliasing) con convertidor A/D simultáneo.

Aspectos destacados:

  • Con aislamiento galvánicoindividual paramediciónde voltaje,corrientetermopar
  • Ajuste individual de cada canal de alimentación de sensores y puentes
  • Apoyo para PT100 y PT1000
  • Señal de ancho de banda hasta 48 kHz
  • Compensación para cuarto puente con 120 Ohms, 350 Ohms y 1 kOhm.
  • Apoya imc Plug & Measure

8 canalesmodulares para mediciones de alta resolución de voltaje y corriente

El imc CRONOSflex cuenta con voltaje de alta resolución, corriente * y IEPE / ICP * Módulos (CRFX/LV3-8), permite por canales de software frecuencias de muestreo ajustable de hasta 100 kSamples/s/ canal. Con un gran ancho de banda analógico de 48 kHz por canal, el módulo es adecuado para mediciones a través de todo el rango electromecánico, incluyendo señales de sonido y vibración. Debido a su gama de voltaje de entrada altamente dinámico entre +/- 0,005 V a escala completa y hasta +/- 60 V a escala completa, y con protección de voltaje hasta 80 V, están aseguradas mediciones fiables en prácticamente cualquier aplicación.

Aspectos destacados:

  • Señal de ancho de banda de hasta 48 kHz con softwarepor canalseleccionable y filtrado (por ejemplo,filtro anti-aliasing)
  • Sincronía de conversión A/Den todos los canalesen el sistema
  • Soporte con imcPlug &Measure (transductor electrónico de hojasde datos según IEEE1451.4) *

* (usando una terminal disponible opcional de 15-DSUB con conexión para 4 canales)

LV3-8

8 canalesmodulares para mediciones de alta resolución de voltaje y corriente

El imc CRONOSflex cuenta con voltaje de alta resolución, corriente * y IEPE / ICP * Módulos (CRFX/LV3-8), permite por canales de software frecuencias de muestreo ajustable de hasta 100 kSamples/s/ canal. Con un gran ancho de banda analógico de 48 kHz por canal, el módulo es adecuado para mediciones a través de todo el rango electromecánico, incluyendo señales de sonido y vibración. Debido a su gama de voltaje de entrada altamente dinámico entre +/- 0,005 V a escala completa y hasta +/- 60 V a escala completa, y con protección de voltaje hasta 80 V, están aseguradas mediciones fiables en prácticamente cualquier aplicación.

Aspectos destacados:

  • Señal de ancho de banda de hasta 48 kHz con softwarepor canalseleccionable y filtrado (por ejemplo,filtro anti-aliasing)
  • Sincronía de conversión A/Den todos los canalesen el sistema
  • Soporte con imcPlug &Measure (transductor electrónico de hojasde datos según IEEE1451.4) *

* (usando una terminal disponible opcional de 15-DSUB con conexión para 4 canales)


ISO2-8

Módulo aislado de 8 canales

Elmódulo imc CRONOSflex de alta precisión (CRFX/ISO2-8) con 8 canales aislados es ideal para la medición de:

  • Voltaje y corriente
  • Temperatura (termoparesyPT100)
  • SensoresIEPE(ICP)

Aspectos destacados:

  • Canales aisladospermiten realizar medicionesenentornos en los quelascondiciones de voltajede referencia a tierra noestá bien definidos
  • Señal de ancho de banda11kHz
  • Filtro desoftware ajustable porcanal (por ejemplo el filtro de anti-aliasing) y convertidor A/D
  • Soporte imcPlug &Measure para transductor electrónicode hoja de datos (IEEE1451.4)


ISO2-8

Módulo aislado de 8 canales

Elmódulo imc CRONOSflex de alta precisión (CRFX/ISO2-8) con 8 canales aislados es ideal para la medición de:

  • Voltaje y corriente
  • Temperatura (termoparesyPT100)
  • SensoresIEPE(ICP)

Aspectos destacados:

  • Canales aisladospermiten realizar medicionesenentornos en los quelascondiciones de voltajede referencia a tierra noestá bien definidos
  • Señal de ancho de banda11kHz
  • Filtro desoftware ajustable porcanal (por ejemplo el filtro de anti-aliasing) y convertidor A/D
  • Soporte imcPlug &Measure para transductor electrónicode hoja de datos (IEEE1451.4)



Amplificador de 8 canales aislados

El ISOF-8 es un amplificador diferencial con 8 canales aislados galvánicamente aisladas de medición de alta precisión de:

  • Voltaje y corriente
  • Temperatura (termoparyPT100)
  • Sensores ICP (con conector DSUB opcional)

Aspectos destacados:

  • Canalesaislados galvánicamente
  • Rango de voltajede entrada ajustable(de±50 mVa±60 V)
  • Ancho de bandade señal de 48kHz
  • Cadacanal con supropio filtroajustable(por ejemplo filtroanti-aliasing) y convertidor A/D simultáneo
  • Soporta imcPlug &Measure(Transductor de Hojas de DatosElectrónicos IEEE 1451))

Aplicaciones típicas:Ideal para mediciones con potenciales poco claros, como en vehículos o en el sector ferrocarril.

ISOF-8

Amplificador de 8 canales aislados

El ISOF-8 es un amplificador diferencial con 8 canales aislados galvánicamente aisladas de medición de alta precisión de:

  • Voltaje y corriente
  • Temperatura (termoparyPT100)
  • Sensores ICP (con conector DSUB opcional)

Aspectos destacados:

  • Canalesaislados galvánicamente
  • Rango de voltajede entrada ajustable(de±50 mVa±60 V)
  • Ancho de bandade señal de 48kHz
  • Cadacanal con supropio filtroajustable(por ejemplo filtroanti-aliasing) y convertidor A/D simultáneo
  • Soporta imcPlug &Measure(Transductor de Hojas de DatosElectrónicos IEEE 1451))

Aplicaciones típicas:Ideal para mediciones con potenciales poco claros, como en vehículos o en el sector ferrocarril.

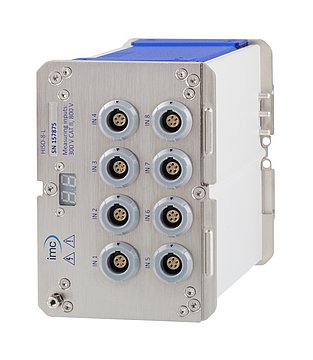

HISO-8

The HISO-8 is an isolated, differential measurement amplifier with 8 analog inputs for measuring small voltage signals with high common mode isolation up to 800 V. The following signals and sensors are supported, depending on the chosen variant:

  • Voltage (±50 mV to ±60 V)
  • Current (20 mA)
  • PT100, PT1000 temperature sensors
  • Thermocouple

Highlights:

  • Channel-wise isolated, galvanically-separated inputs
  • High common mode isolation up to 800 V
  • Overvoltage protection ±600 V (differential)
  • High signal bandwidth of up to 11 kHz
  • Each channel with its own adjustable filter (e.g., anti-aliasing filter) and simultaneous A/D converter

Typical applications:

  • Testing in e-mobility environments (e.g., electric and hybrid vehicles)
  • Tests where full personal safety must be guaranteed even in case of hazards
  • Measurements on high-voltage components, such as batteries, power electronics components and power supply circuits; low-voltages, including signals on external current measurement shunts

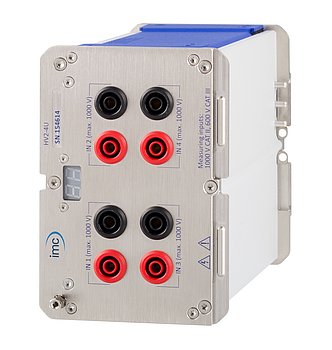

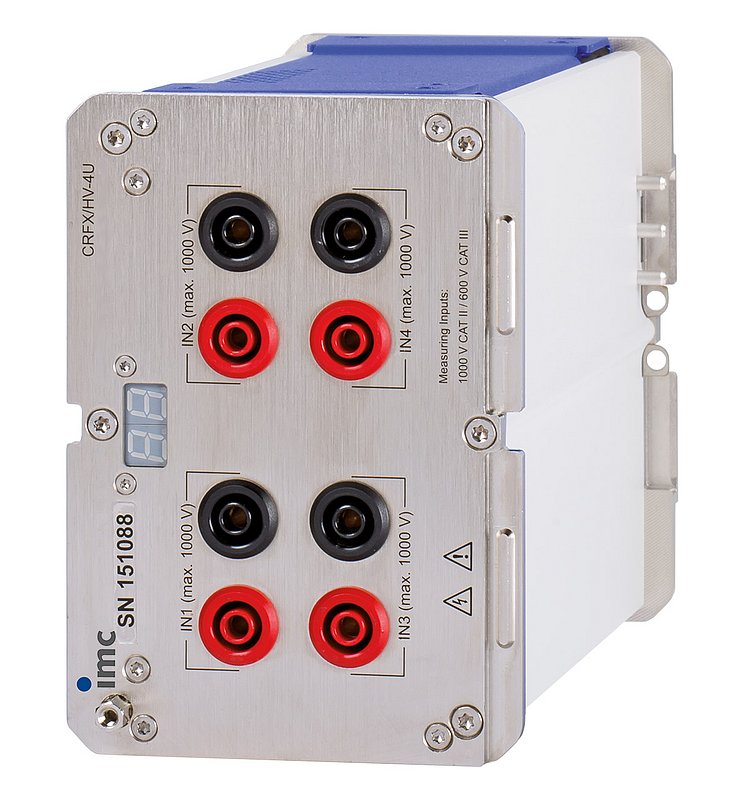

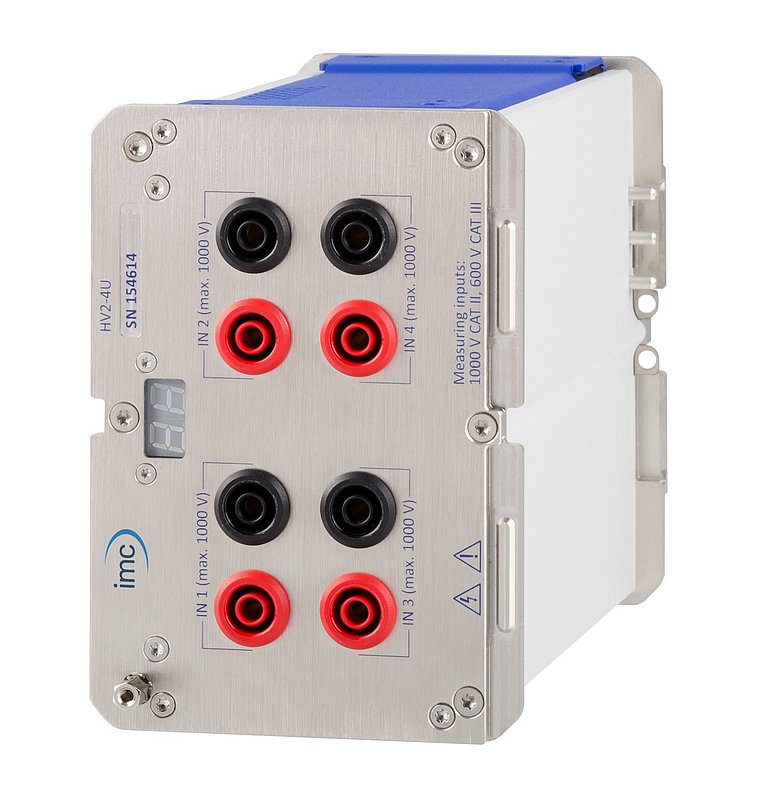

HV2-4U

Módulo de 4 canales para medición de altos voltajes

Con el amplificador de cuatro canales de alto voltaje HV2-4U pueden ser medidos hasta 1000V.

Aspectos destacados:

  • Medirtensiones de hasta600Vrms1000VrmsCATIIIyCATII
  • 48kHzde ancho de bandaanalógico (-3dB)
  • Exactitudfasesuperior de 1°demedicionesde hasta50º armónicaa 50/60Hzvoltaje de línea
  • Rangos de entradade±1,000Va2.5V,seleccionablepor canal

Aplicaciones típicas: Medición del desempeño, medición de motores eléctricos, baterías, pilas de combustible, etc.

HV2-4U

Módulo de 4 canales para medición de altos voltajes

Con el amplificador de cuatro canales de alto voltaje HV2-4U pueden ser medidos hasta 1000V.

Aspectos destacados:

  • Medirtensiones de hasta600Vrms1000VrmsCATIIIyCATII
  • 48kHzde ancho de bandaanalógico (-3dB)
  • Exactitudfasesuperior de 1°demedicionesde hasta50º armónicaa 50/60Hzvoltaje de línea
  • Rangos de entradade±1,000Va2.5V,seleccionablepor canal

Aplicaciones típicas: Medición del desempeño, medición de motores eléctricos, baterías, pilas de combustible, etc.

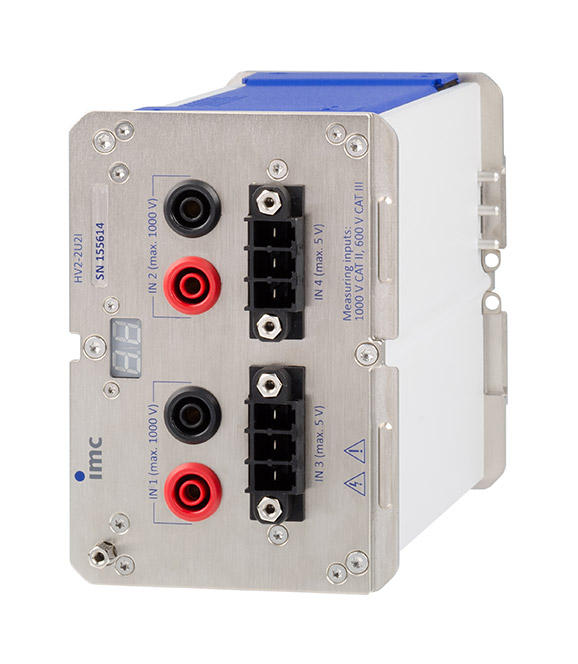

Módulo de 4 canales para la medición directa de altos voltajes y corrientes

El amplificador de cuatro canales 2U2I HV permite la medición de dos canales para medir voltajes de hasta 1000 V y dos canales para la medición de corrientes por medio de pinzas.

Aspectos destacados:

  • Medirvoltajes hasta600Veff CAT III y 1000Veff CATII
  • Ancho de bandaanalógicopermite realizar medicionesde hasta la 50. armónica
  • Mediciones posibles con pinzas de corrienteo voltajesbajos
  • Apoyo directoparael uso debobinas de Rogowski
  • La amplitud y lafase de respuestadepinzas de corrientese almacenan en los TEDS para la consideración en futuras mediciones.

Aplicaciones típicas: Medición del desempeño, medición de motores eléctricos, baterías, pilas de combustible, etc

HV2-2U2I (copy 14)

Módulo de 4 canales para la medición directa de altos voltajes y corrientes

El amplificador de cuatro canales 2U2I HV permite la medición de dos canales para medir voltajes de hasta 1000 V y dos canales para la medición de corrientes por medio de pinzas.

Aspectos destacados:

  • Medirvoltajes hasta600Veff CAT III y 1000Veff CATII
  • Ancho de bandaanalógicopermite realizar medicionesde hasta la 50. armónica
  • Mediciones posibles con pinzas de corrienteo voltajesbajos
  • Apoyo directoparael uso debobinas de Rogowski
  • La amplitud y lafase de respuestadepinzas de corrientese almacenan en los TEDS para la consideración en futuras mediciones.

Aplicaciones típicas: Medición del desempeño, medición de motores eléctricos, baterías, pilas de combustible, etc


Amplificador de 8 canales para aplicaciones de puentes/strain gauge de banda media

El DCB(C)2-8es un amplificador de puente DC de precio accesible. Permite utilizar 8 entradas analógicas diferenciales para la medición de:

  • Voltage y corriente
  • Medidores de tensión en materiales (Strain Gauge) y sensores de puente
  • Sensores ICP (a través de la opción de un conector ICP)

Un módulo de alimentación con voltaje ajustable está integrado para alimentar sensores externos o el puente de medición.

Aspectos destacables:

  • Adquisición económica de hasta 8 canales y puentes (strain gauge)
  • Ancho de banda promedio de señal de hasta 5 kHz
  • Cada canal con su propio filtro ajustable (por ejemplo filtro anti-aliasing ) y convertidor A/D simultáneo
  • Alimentación de sensores con voltajes ajustables
  • Software para el ajuste de la resistencia de un cuarto de puente de 120 y 350 ohms por medio de software
  • Asistente visual para la configuración de puentes de medición (strain gauge) por medio de software
  • Soporta imc Plug & Measure (Hojas de Datos Electrónicos  IEEE 1451 Transductor)

El módulo de CRONOSflex imc DCBC2-8 tiene una anchura de carcasa de 43 mm. El módulo de DCB2-8 tiene una anchura de carcasa de 62 mm.

DCB2-8 & DCBC2-8

Amplificador de 8 canales para aplicaciones de puentes/strain gauge de banda media

El DCB(C)2-8es un amplificador de puente DC de precio accesible. Permite utilizar 8 entradas analógicas diferenciales para la medición de:

  • Voltage y corriente
  • Medidores de tensión en materiales (Strain Gauge) y sensores de puente
  • Sensores ICP (a través de la opción de un conector ICP)

Un módulo de alimentación con voltaje ajustable está integrado para alimentar sensores externos o el puente de medición.

Aspectos destacables:

  • Adquisición económica de hasta 8 canales y puentes (strain gauge)
  • Ancho de banda promedio de señal de hasta 5 kHz
  • Cada canal con su propio filtro ajustable (por ejemplo filtro anti-aliasing ) y convertidor A/D simultáneo
  • Alimentación de sensores con voltajes ajustables
  • Software para el ajuste de la resistencia de un cuarto de puente de 120 y 350 ohms por medio de software
  • Asistente visual para la configuración de puentes de medición (strain gauge) por medio de software
  • Soporta imc Plug & Measure (Hojas de Datos Electrónicos  IEEE 1451 Transductor)

El módulo de CRONOSflex imc DCBC2-8 tiene una anchura de carcasa de 43 mm. El módulo de DCB2-8 tiene una anchura de carcasa de 62 mm.


Amplificador de puente de 8 canales, para aplicaciones de tensión

El B(C)-8es un amplificador de puente DC con precio accesible con 8 entradas analógicas diferenciales para la medición de:

  • Tensión y corriente
  • Medidores de tensión ( DMS ) , sensores de puente
  • Sensores ICP (a través del conector de tipo D opcional)

Un suministro módulo sensor con alimentación de tensión ajustable está integrado para alimentar sensores externos o el puente de medición.

Aspectos destacados:

  • Adquisición de hasta 8 canales y puentes DMS
  • Ancho de banda muy alta de señal a 48 kHz
  • Cada canal con su propio filtro ajustable (por ejemplo, filtro anti -aliasing ) y simultánea convertidor A / D
  • Sensor de tensiones de alimentación
  • Por el lado de terminación de cuarto de puente conmutable software 120-350 ohms.
  • Asistente gráfico de configuración de software del lado de establecer puentes de medición de deformación
  •  Soporta imc Plug & Measure ( Hojas de Datos Electrónicos ( IEEE 1451 Transductor ) )

El módulo de CRONOSflex imc BC- 8 tiene una anchura de carcasa de 43 mm . Módulo B -8 tiene una anchura de carcasa de 62 mm .

B-8 & BC-8

Amplificador de puente de 8 canales, para aplicaciones de tensión

El B(C)-8es un amplificador de puente DC con precio accesible con 8 entradas analógicas diferenciales para la medición de:

  • Tensión y corriente
  • Medidores de tensión ( DMS ) , sensores de puente
  • Sensores ICP (a través del conector de tipo D opcional)

Un suministro módulo sensor con alimentación de tensión ajustable está integrado para alimentar sensores externos o el puente de medición.

Aspectos destacados:

  • Adquisición de hasta 8 canales y puentes DMS
  • Ancho de banda muy alta de señal a 48 kHz
  • Cada canal con su propio filtro ajustable (por ejemplo, filtro anti -aliasing ) y simultánea convertidor A / D
  • Sensor de tensiones de alimentación
  • Por el lado de terminación de cuarto de puente conmutable software 120-350 ohms.
  • Asistente gráfico de configuración de software del lado de establecer puentes de medición de deformación
  •  Soporta imc Plug & Measure ( Hojas de Datos Electrónicos ( IEEE 1451 Transductor ) )

El módulo de CRONOSflex imc BC- 8 tiene una anchura de carcasa de 43 mm . Módulo B -8 tiene una anchura de carcasa de 62 mm .


Amplificador de puente de 4 canales de la mejor calidad

El BR2-4 es un amplificador de puente universal para 4 canales (se puede utilizar como un amplificador diferencial DC). Permite la medición de puentes o DMS de medición, son alimentados con tensión continua o ya sea frecuencia portadora.


Aspectos destacados:

  • Potencia de frecuenciaportadora (5kHz) para puentesyLVDT
  • Cablesensorsimple y doble(técnica de6hilos)
  • Suministropuentesimétricode1V,2,5V, 5V, tanto en Washington DC yen el modoTF
  • Detección de rotura decable
  • Resistencia de calibraciónintegrado para lacalibración de derivación
  • Cada canalcon su propiofiltro ajustable(por ejemplo,filtro Anti-Aliasing) y convertidor simultáneo  A / D
  • Software determinación de cuarto depuenteconmutable 120-350ohms.
  • Asistente gráfico de configuraciónde softwaredel ladode establecerpuentesde medición de la deformación

BR2-4

Amplificador de puente de 4 canales de la mejor calidad

El BR2-4 es un amplificador de puente universal para 4 canales (se puede utilizar como un amplificador diferencial DC). Permite la medición de puentes o DMS de medición, son alimentados con tensión continua o ya sea frecuencia portadora.


Aspectos destacados:

  • Potencia de frecuenciaportadora (5kHz) para puentesyLVDT
  • Cablesensorsimple y doble(técnica de6hilos)
  • Suministropuentesimétricode1V,2,5V, 5V, tanto en Washington DC yen el modoTF
  • Detección de rotura decable
  • Resistencia de calibraciónintegrado para lacalibración de derivación
  • Cada canalcon su propiofiltro ajustable(por ejemplo,filtro Anti-Aliasing) y convertidor simultáneo  A / D
  • Software determinación de cuarto depuenteconmutable 120-350ohms.
  • Asistente gráfico de configuraciónde softwaredel ladode establecerpuentesde medición de la deformación

AmplificadorPCI de 8 canales


El
ICPU2-8 es un amplificador de banda ancha para aplicaciones en el campo de la medición de la vibración y el ruido. El amplificador es adecuado para la conexión directa de sensores compatibles con ICP (ICP ™ - DeltaTron ® - Sensor PIEZOTRON ®) a través de conectores BNC.

Aspectos destacados:

  • Conexión directa de sensoresICP
  • Ancho de bandamuy altade señal a48kHz
  • Amplio rangode tensión de entradade ±5mVa ± 50V, softwareseleccionables individualmentepor canal
  • Acoplamiento de entradaconmutable mediantesoftware: DC, AC, AC, con la ofertaactual
  • SoporteimcPlug &Medida (transductorHojas de DatosElectrónicosde (IEEE1451.4))

Aplicaciones típicas:
     A
nálisis de ruido y vibraciones
     Medición general de aceleración dinámica

ICPU2-8

AmplificadorPCI de 8 canales


El
ICPU2-8 es un amplificador de banda ancha para aplicaciones en el campo de la medición de la vibración y el ruido. El amplificador es adecuado para la conexión directa de sensores compatibles con ICP (ICP ™ - DeltaTron ® - Sensor PIEZOTRON ®) a través de conectores BNC.

Aspectos destacados:

  • Conexión directa de sensoresICP
  • Ancho de bandamuy altade señal a48kHz
  • Amplio rangode tensión de entradade ±5mVa ± 50V, softwareseleccionables individualmentepor canal
  • Acoplamiento de entradaconmutable mediantesoftware: DC, AC, AC, con la ofertaactual
  • SoporteimcPlug &Medida (transductorHojas de DatosElectrónicosde (IEEE1451.4))

Aplicaciones típicas:
     A
nálisis de ruido y vibraciones
     Medición general de aceleración dinámica


Módulo de medición de audio de 4 canales

El módulo de medición imc CRONOSflex AUDIO2-4 está especialmente diseñado para la adquisición del sonido y datos de vibración .
Además , la adquisición usando ICP ™ - o DeltaTron -Sensors ®.
El módulo se puede utilizar para mediciones muy precisas sobre un amplio rango de voltaje .

Se caracteriza por una gran señal a ruido y alta fidelidad de la señal. En combinación con el amplio ancho de banda y la resolución de 24 bits, una amplia gama de aplicaciones de medición están cubiertos.
Al lado de cada entrada de señal en la parte delantera del módulo hay un LED para un reconocimiento de rotura de cable en el modo / acoplamiento de medición de AC con alimentación de corriente

Aspectos destacados:

  • Canal de aislamiento galvánicoindividual
  • Señal de ancho de banda (48kHz)
  • Relación de señal-a-ruido grande (-110dB SNR)
  • Bajadistorsión de la señal(-115dBTHD)
  • SoportaimcPlug &Measure(TEDS, hojas de datoselectrónicosdel transductor(IEEE 1451))
  • Unidad dealimentación opcionalpara unmicrófono de condensadordisponibles(AUDIO2-4-MIC)

Aplicaciones típicas:mediciones de ruido, análisis de ruido y vibraciones, medición de aceleraciones

AUDIO2-4 & AUDIO2-4-MIC

Módulo de medición de audio de 4 canales

El módulo de medición imc CRONOSflex AUDIO2-4 está especialmente diseñado para la adquisición del sonido y datos de vibración .
Además , la adquisición usando ICP ™ - o DeltaTron -Sensors ®.
El módulo se puede utilizar para mediciones muy precisas sobre un amplio rango de voltaje .

Se caracteriza por una gran señal a ruido y alta fidelidad de la señal. En combinación con el amplio ancho de banda y la resolución de 24 bits, una amplia gama de aplicaciones de medición están cubiertos.
Al lado de cada entrada de señal en la parte delantera del módulo hay un LED para un reconocimiento de rotura de cable en el modo / acoplamiento de medición de AC con alimentación de corriente

Aspectos destacados:

  • Canal de aislamiento galvánicoindividual
  • Señal de ancho de banda (48kHz)
  • Relación de señal-a-ruido grande (-110dB SNR)
  • Bajadistorsión de la señal(-115dBTHD)
  • SoportaimcPlug &Measure(TEDS, hojas de datoselectrónicosdel transductor(IEEE 1451))
  • Unidad dealimentación opcionalpara unmicrófono de condensadordisponibles(AUDIO2-4-MIC)

Aplicaciones típicas:mediciones de ruido, análisis de ruido y vibraciones, medición de aceleraciones


Módulos de medición de 4 canales de carga y audio


El módulo amplificador de carga imc CRONOSflex ( CRFX/QI-4 ) es especialmente adecuado para las mediciones, así como lotes de dinámica cuasi-estáticos.
Por medio de sensores piezoeléctricos, es posible medir las fuerzas, la presión y la aceleración , así como para llevar a cabo el análisis del ruido transmitido por cuerpos sólidos, tales como la que se produce en los parámetros del motor en bancos de pruebas de vehículos .

Como alternativa a los terminales BNC estándar, están disponibles terminales triaxiales  que permiten el uso de sensores de carga con una función de TEDS ( Transducer Electronic Data Sheet ).

El módulo está diseñado, además, para las mediciones acústicas y de análisis de vibraciónes, alimentados por una corriente de sensores IEPE tales como ICP ™ - , DeltaTron ® - sensores PiezoTron ®. Además, el módulo puede ser utilizado para la medición de alta precisión a través de un amplio rango de voltaje.

El módulo cuenta con una relación muy alta de señal - ruido y de alta fidelidad . En combinación con su gran ancho de banda de alrededor de 50 kHz , y su resolución de 24 bits , una amplia gama de aplicaciones se puede cubrir . El aislamiento galvánico independiente para cada canal proporciona robusta captura de la señal libre de interferencias.


Al lado de cada entrada de medición en el panel frontal del módulo de CRFX/QI-4 , hay un LED con fines de control de rotura de cable en el modo / acoplamiento de medición "AC con corriente alimentada " .

Aspectos destacados:


  • Carga de medición con baja deriva en el tiempo, para mediciones cuasi - estáticas
  • Aislamiento galvánico por canal
  • Ancho de banda de señal 48 kHz
  • Alta relación de señal - ruido ( -110 dB SNR )
  • Baja distorsión de la señal ( -115 dB THD )

QI-4

Módulos de medición de 4 canales de carga y audio


El módulo amplificador de carga imc CRONOSflex ( CRFX/QI-4 ) es especialmente adecuado para las mediciones, así como lotes de dinámica cuasi-estáticos.
Por medio de sensores piezoeléctricos, es posible medir las fuerzas, la presión y la aceleración , así como para llevar a cabo el análisis del ruido transmitido por cuerpos sólidos, tales como la que se produce en los parámetros del motor en bancos de pruebas de vehículos .

Como alternativa a los terminales BNC estándar, están disponibles terminales triaxiales  que permiten el uso de sensores de carga con una función de TEDS ( Transducer Electronic Data Sheet ).

El módulo está diseñado, además, para las mediciones acústicas y de análisis de vibraciónes, alimentados por una corriente de sensores IEPE tales como ICP ™ - , DeltaTron ® - sensores PiezoTron ®. Además, el módulo puede ser utilizado para la medición de alta precisión a través de un amplio rango de voltaje.

El módulo cuenta con una relación muy alta de señal - ruido y de alta fidelidad . En combinación con su gran ancho de banda de alrededor de 50 kHz , y su resolución de 24 bits , una amplia gama de aplicaciones se puede cubrir . El aislamiento galvánico independiente para cada canal proporciona robusta captura de la señal libre de interferencias.


Al lado de cada entrada de medición en el panel frontal del módulo de CRFX/QI-4 , hay un LED con fines de control de rotura de cable en el modo / acoplamiento de medición "AC con corriente alimentada " .

Aspectos destacados:


  • Carga de medición con baja deriva en el tiempo, para mediciones cuasi - estáticas
  • Aislamiento galvánico por canal
  • Ancho de banda de señal 48 kHz
  • Alta relación de señal - ruido ( -110 dB SNR )
  • Baja distorsión de la señal ( -115 dB THD )

[Translate to Spanish:] Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

  • quasistatischen und dynamischen Ladungen
  • piezoelektrischen Sensoren
  • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
  • Spannung (AC und DC Kopplung)

Stärken:

  • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
  • kanalindividuelle galvanische Isolierung
  • Signalbandbreite 48 kHz
  • großer Signal-Rausch-Abstand (-110 dB SNR)
  • geringe Signalverzerrungen (-115 db THD)
  • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
  • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
  • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

HRENC-4

Los módulos CRONOSflex IMC (CRFX / HRENC-4) sirven para medir la señal cuyo tiempo o información de frecuencia es para ser capturado. En contraste con el caso de los canales analógicos, a medida real
no consiste en el muestreo repetido en un intervalo de tiempo fijo. En su lugar, contadores digitales se utilizan para la mina de forma determinista O bien la cuenta de impulsos que ocurren o los intervalos de tiempo entre la pendiente de la señal definida. Para la frecuencia máxima de medición de tiempo, se logra una resolución de aprox. 3.9 ns (256MHz). Cuando se utilizan codificadores de señales de dos pistas de seno / coseno , la conversión en valores digitales para la minería determinista se realiza en la dirección de rotación y el recuento absoluto de incrementos (periodos completos). Además, la información detallada acerca de la posición puede ser adquirida por la evaluación analógica  de seno / coseno, lo que se traduce aún más, en una mayor resolución.


Destacado

  • El HRENC-4 es a la vez un comparador digital y sirve al propósito de la evaluación analógica (señal de seno / coseno).
  • Totalmente condicionado (entrada diferencial y filtro)
  • 256MHz resolución de tiempo de medición
  • Evaluación de la velocidad de revolución etc., para la medición del tiempo preciso

[Translate to Spanish:] The QI-4 is a 4 channel, individually isolated charge amplifier. For each channel, two parallel BNC inputs are provided for charge or ICP and voltage measurements. It is capable for measuring:

  • Quasi-static and dynamic charges
  • Piezoelectric sensors
  • Current-fed IEPE sensors (ICP®, Deltatron®, Piezotron®)
  • Voltage (AC and DC coupling)

Highlights:

  • Charge measurement with low drift over time, for quasi-static measurements
  • Per-channel galvanic isolation
  • Special, high-isolated, low leakage current charge inputs
  • Signal bandwidth 48 kHz
  • High Signal-to-Noise ratio (-110 dB SNR)
  • Low signal distortion (-115 dB THD)
  • Broken wire detection in measurement mode "AC with current fed"
  • As an alternative to the standard BNC connectors, triaxial connectors are available
  • Supports imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typical applications: Ideal when using charge sensors in extreme environmental conditions (temperature, radioactivity, pressure, etc.); measurement of forces, pressures, accelerations – e.g., motor indexing on vehicle test benches; detection of vibrations and noises, acoustic emission analysis.

FRQ2-4

Este amplificador esta especialmente diseñado para sensores que son capaces de convertir las dimensiones físicas, eléctricas en frecuencia. Estos sensores están en un "estado de reposo" (parámetro de entrada = 0) una frecuencia que no es igual a cero. La dimensión física combinado con el factor de escala tiene que ser introducido en la tarjeta de base.
En el "ajuste del amplificador de diálogo este estado de reposo se toma como una posición cero. Las frecuencias más pequeñas que el estado de reposo serán notificadas como valores físicos negativos.


Esta familia de módulos permite la entrada y salida de señales y sistemas digitales para expandir imc habilidades CRONOSflex para controlar entornos de medición tales como bancos de prueba. Las entradas digitales ( DI2 -xx ) que permitan la toma de muestras de las señales digitales con TTL / CMOS o 24 V Nivel lógico .

Especial ED2 -xx

  • Grupos de 4 bits con aislamiento galvánico
  • Configurable para 5 V o 24 V Nivel (para grupos de 8 bits )

Las salidas digitales (DO-xx-HC) proporcionan señales de control aislado con las capacidades actuales de alto rendimiento. los estados de las señales se pueden generar por IMC Online FAMOS en vivo como resultado de cálculos o ser asignado a desencadenar estados del trigger de la máquina.

Especial DO-xx-HC

  • Gruposde 8 bitscon aislamiento galvánico
  • Compatiblecon 5Vy24Vniveles
  • Controlador de fase configrable (Open Drain / Open Source / Totem Pole)
  • 0.7Acompatibilidad con el controlador/ bit(fuente y sumidero)

Están disponibles 16 canales de módulos, cada uno proporciona 16-bit (DI o DO) .

Módulos de 32 canales están disponibles como DO puro y modelos disponibles o combinadas DI (16 + 16) . Se les conoce como "doble-módulo" se notó que, lógicamente,  dos módulos se comportan y presentan identificaciones correspondientes en dos displays de 7 segmentos.

Módulos DIO para señales digitales, y aplicaciones de control

Esta familia de módulos permite la entrada y salida de señales y sistemas digitales para expandir imc habilidades CRONOSflex para controlar entornos de medición tales como bancos de prueba. Las entradas digitales ( DI2 -xx ) que permitan la toma de muestras de las señales digitales con TTL / CMOS o 24 V Nivel lógico .

Especial ED2 -xx

  • Grupos de 4 bits con aislamiento galvánico
  • Configurable para 5 V o 24 V Nivel (para grupos de 8 bits )

Las salidas digitales (DO-xx-HC) proporcionan señales de control aislado con las capacidades actuales de alto rendimiento. los estados de las señales se pueden generar por IMC Online FAMOS en vivo como resultado de cálculos o ser asignado a desencadenar estados del trigger de la máquina.

Especial DO-xx-HC

  • Gruposde 8 bitscon aislamiento galvánico
  • Compatiblecon 5Vy24Vniveles
  • Controlador de fase configrable (Open Drain / Open Source / Totem Pole)
  • 0.7Acompatibilidad con el controlador/ bit(fuente y sumidero)

Están disponibles 16 canales de módulos, cada uno proporciona 16-bit (DI o DO) .

Módulos de 32 canales están disponibles como DO puro y modelos disponibles o combinadas DI (16 + 16) . Se les conoce como "doble-módulo" se notó que, lógicamente,  dos módulos se comportan y presentan identificaciones correspondientes en dos displays de 7 segmentos.


Estemódulos imc CRONOSflex (CRFX/DI-16-HV) está equipado con entradas digitales que pueden muestrear señal conforme a las normas lógicas de 110 V o 24 V . La conexión se realiza a través de 4 bloques de terminales de 4 bits cada uno. La lógica estándar de cada grupo de 8 bits se puede establecer a través de un interruptor.

Características

  • Gruposde 4 bitsaislados
  • Nivel de entradaconfigurable

16 entradas digitales de alta tensión (110 V / 24 V)

Estemódulos imc CRONOSflex (CRFX/DI-16-HV) está equipado con entradas digitales que pueden muestrear señal conforme a las normas lógicas de 110 V o 24 V . La conexión se realiza a través de 4 bloques de terminales de 4 bits cada uno. La lógica estándar de cada grupo de 8 bits se puede establecer a través de un interruptor.

Características

  • Gruposde 4 bitsaislados
  • Nivel de entradaconfigurable

Esta familia de módulos permite un control analógico de la salida y variables de control de 8 canales. Las salidas pueden formarse con la ayuda de imc FAMOS en línea a partir de una combinación matemática de canales de medición.

características del CAD

  • ±10Ven el nivelmáximo.Capacidad de impulsión±10mA
  • Nivel de encendido asegurado en 0 V sin estados indefinidos de transición
  • Cortocircuitoa tierra
  • Velocidad de salida hasta50kHz

    Además del módulo DAC, hay un módulo combinado "doble" con 16 salidas digitales (DO-16-HC). Las salidas digitales están aisladas galvánicamente 16, señales de controladores compatibles disponibles con alta capacidad de conducción de corriente. Los estados de las señales pueden formarse a partir de una combinación matemática de canales de medición, o ser influenciadas por medio de la máquina línea de disparo a través de imc FAMOS.

    Especial DO-16-HC

    • Gruposde 8 bitscon aislamiento galvánico
    • Compatiblecon niveles 5Vy24V
    • Etapa de controladorconfigurable (drenaje/ openopen source/tótems)
    • 0.7A de compatibilidad con el controlador/ bit(fuente y sumidero)



      Este"doble" módulo de  se comporta lógicamente como dos módulos y proporciona identificadores correspondientes en dos pantallas de 7 segmentos.

      Módulos para establecer, ajustar las señales y aplicaciones de control

      Esta familia de módulos permite un control analógico de la salida y variables de control de 8 canales. Las salidas pueden formarse con la ayuda de imc FAMOS en línea a partir de una combinación matemática de canales de medición.

      características del CAD

      • ±10Ven el nivelmáximo.Capacidad de impulsión±10mA
      • Nivel de encendido asegurado en 0 V sin estados indefinidos de transición
      • Cortocircuitoa tierra
      • Velocidad de salida hasta5kHz

        Además del módulo DAC, hay un módulo combinado "doble" con 16 salidas digitales (DO-16-HC). Las salidas digitales están aisladas galvánicamente 16, señales de controladores compatibles disponibles con alta capacidad de conducción de corriente. Los estados de las señales pueden formarse a partir de una combinación matemática de canales de medición, o ser influenciadas por medio de la máquina línea de disparo a través de imc FAMOS.

        Especial DO-16-HC

        • Gruposde 8 bitscon aislamiento galvánico
        • Compatiblecon niveles 5Vy24V
        • Etapa de controladorconfigurable (drenaje/ openopen source/tótems)
        • 0.7A de compatibilidad con el controlador/ bit(fuente y sumidero)



          Este"doble" módulo de  se comporta lógicamente como dos módulos y proporciona identificadores correspondientes en dos pantallas de 7 segmentos.

          Top
