Panel de imc STUDIO

  • Plantillas predefinidasparafácil visualización
  • Colocación delos elementos de entraday de salida
  • "Widgets"paraarrastrar y soltar:biblioteca con más de100de visualizacionespredefinidas y control  elementos
  • Visualización de datosy vídeoen tiempo real

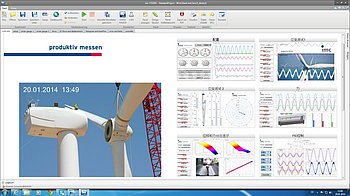

  • Visualización de datos en 2Dy 3Den la ventana de imc Curve
  • Panel de interfazde usuario y/o un informe deprueba dinámica
  • Pantallasde exportaciónyde capturas instantáneascomo gráficos oPDF
  • Función de reproducciónde los datoscombinados ygrabación de vídeo
  • Barra de navegaciónpara zoom manualpreciso yla múltiple inspección sincronizadocon la ventana de imcCurve
  • Vinculación de la ejecución del scriptcon widgetsde botones presionables




Visualización de datos

Con el fin de mostrar gráficamente los datos, sólo tiene que seleccionar el canal que desee en la lista de canales. A continuación, utilice arrastrar y soltar para colocarla en el panel y seleccione el estilo de visualización. Todos los aspectos de la organización de los datos, el almacenamiento en búfer, conexión con el hardware, las frecuencias de muestreo, etc., se inician de forma automática, lo que le permite concentrarse totalmente en el diseño y la organización de páginas del panel.

La ventana de imc Curve ofrece un extenso alcance de las opciones de visualización de 1D, 2D y 3D, así como una variedad de elementos gráficos interactivos tales como:

  • Medición de velocidad y aceleración
  • Varioswidgets devisualización
  • Luces indicadoras de estado
  • Interruptores ybotones
  • Potenciómetros ycontroles deslizantes
  • Potenciómetrosde decenio yodómetros
  • Listas ytablasde todo tipo parala entrada y salida
  • Visualización devídeos en directo



Widgets para la interacción de usuario

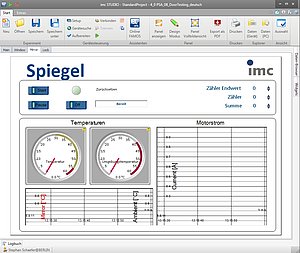

Además de ofrecer los widgets de la pantalla orientada, el panel de im STUDIO soporta la interacción del usuario con el sistema de medición: potenciómetros, cuadros de entrada de texto y numéricos, cajas y controles de lista de selección simulan un centro de mando convencional, o una cabina por así decirlo, para permitir un manejo intuitivo.

La capacidad del usuario para interactuar con el proceso de medición no se limita a las acciones tan simples como "Medición Start" o el ajuste de los parámetros individuales. Con pleno acceso a todas las funciones de imc STUDIO, es posible controlar todos los aspectos del proceso de medición y pruebas a través del Panel. Ya sea la configuración de la medición, adquisición de datos, análisis o documentación: todo puede ser controlado directamente por medio de widgets del panel de imc STUDIO. Esto significa que puede utilizar la caja de herramientas imc STUDIO imc para crear un software operativo y personalizado para la visualización de su tarea de medición.

Una interfaz personalizada de operación y visualización

El panel de páginas creadas usando imc STUDIO representa su interfaz personal de operación y visualización para el sistema de medición conectado. Incluso es posible crear un gran número y variedad de páginas-panel dentro de un mismo proyecto o configuración de medición individual. El panel de páginas individuales se pueden visualizar en el comando de forma manual por medio de pestañas, o por medio de widgets de control. Además, el sistema puede ser programado para mostrar automáticamente páginas en particular, por ejemplo, gobernadas por un disparador, o en respuesta a cierto estado del sistema, o dentro de una secuencia de automatización por medio del secuenciador imc STUDIO.
