imc Online FAMOS - Resultados en tiempo real

Incorporando el análisisycontrol en tiempo real

Colectar los compartimientos de los datos en bruto es un comienzo, pero, ¿está usted  también interesado ​​en ver resultados inmediatos y la respuesta del sistema en tiempo real desde el sistema de prueba? Si es así, usted puede tener más información acerca de imc Online FAMOS.

Cálculo en línea

  • Más de 190funciones
  • Cómputolibrementedefinido
  • Todolo que necesita esun ratón
  • Obtenerresultados rápidos
  • Operaciones sin necesidad de PC
  • Auxiliar de las funciones

Procesamiento y análisis de datos

imc Online FAMOS permite la transformación de los datos de medición en bruto en información inmediata en el sistema de medición, sin ningún tipo de ayuda o de la dependencia de un PC externo. imc Online FAMOS puede realizar cálculos matemáticos sincronizados en los datos, en tiempo real, de múltiples canales; los cálculos y estadísticas de la señal de registro, así como realizar operaciones de comparación y determinación a bucle abierto avanzado y control en bucle cerrado.

De esta manera, imc Online FAMOS le ahorra tiempo y dinero, lo que minimiza el tiempo de pruebas, ya que permite "ver" de inmediato si la prueba está funcionando y eliminando, o al menos reducir considerablemente, la necesidad de post-adquisición  de datos y el trabajo posterior de análisis.

Decisiones rápidas en el sitio

Con frecuencia, el progreso de una prueba depende de los valores medidos directamente y su análisis resultante. imc FAMOS pueden eliminar los retrasos en entre la captura de datos y el inicio del proceso de decisión. Los resultados de los cálculos y otros análisis de transmisión están disponibles de inmediato, ya que los datos son recogidos y analizados sin interferir con la medición en curso. Esto permite que el progreso de la prueba sea monitoreado y modificado si fuera necesario. Por ejemplo, un conductor en un circuito de pruebas puede decidir durante la conducción si un ciclo de prueba debe repetirse para cumplir las condiciones de prueba, o si el ciclo de pruebas podrá proceder, sin la pérdida de tiempo o el esfuerzo de conducir de vuelta al garaje en primer lugar, a la espera de los datos para ser analizados, sólo para descubrir que la prueba debe repetirse.
Ni el análisis ni la visualización de los resultados requiere de ningúna PC: una unidad accesorio de visualización de imc a cualquiera de los sistemas de adquisición de datos de imc es todo lo que se necesita para ver lo que está sucediendo.

Bucle cerrado y control de bucle abierto, con la respuesta del sistema en tiempo real

Si bien la toma de decisiones requiere tiempos de respuesta que son rápidos para los estándares humanos, en el control de retroalimentación directa de la respuesta del dispositivo de medición, debe ser una fracción de un milisegundo. Por lo tanto, el personal de ensayo pueden ser informados inmediatamente sobre el estado actual de una prueba o de la medición, incluso mientras que el dispositivo de medición puede intervenir de forma independiente en el procedimiento de prueba. Esto ahorra tiempo y dinero, como imc FAMOS, combina las salidas digitales y/o analógicas de los sistemas de adquisición de datos de imc, hace que cualquier dispositivo de imc realice una completa y sincronizada medición y control de sistema, sin la necesidad de sincronizar o de una interfaz externa adicional de hardware.

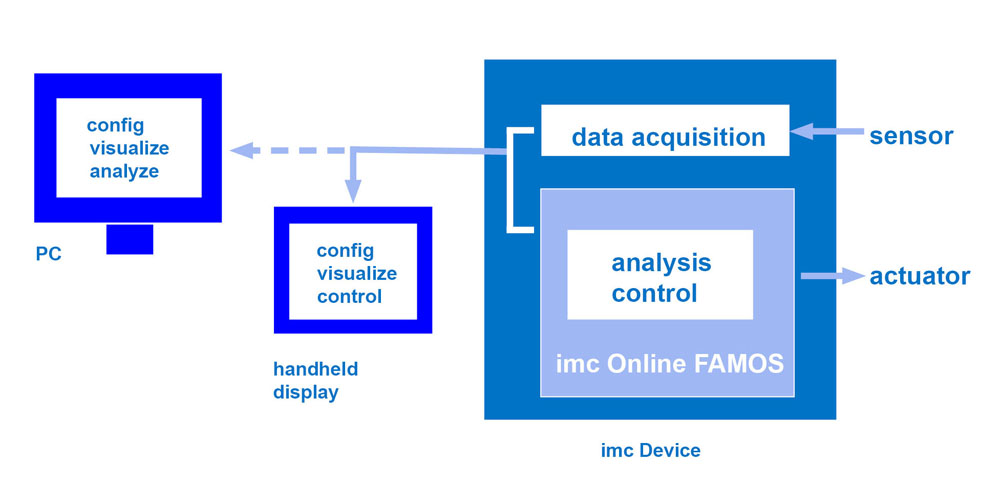

Stand alone without PC

Neither the real-time data analysis nor the display of the processed data requires a PC. The analysis is carried out on the processor of the stand alone imc data acquisition system.

For data visualization, an imc display which is also suited for interactions such as starting / stopping the measurement, can be used.

Es así de fácil

A diferencia de un analizador de propósito fijo, imc Online FAMOS se adapta fácilmente a la forma de trabajar y las pruebas que debe realizar. En total, hay más de 150 funciones y operaciones disponibles, que se pueden combinar en prácticamente cualquier configuración para producir y guardar una gran variedad de canales virtuales y los valores calculados. Y ya que los resultados se calculan de forma continua desde la transmisión de los datos de medición, los canales "virtuales" pueden también ser utilizados como parte del sistema de control o para definir las condiciones de disparo sofisticado para la medición misma.

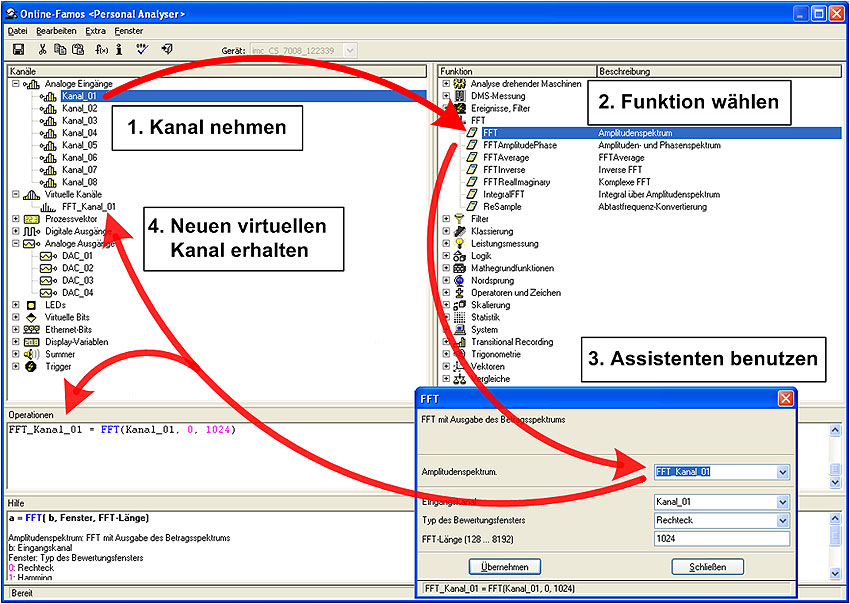

Todas las funciones se puede acceder con un solo clic del ratón, gracias al Asistente Fórmula imc FAMOS Online. Dado que no se requieren habilidades de lenguaje de programación especializados, los sistemas de adquisición de datos de imc pueden ser configurados por cualquier usuario con poca o ninguna preparación.

Comprehensive functions library

For data analysis, a comprehensive collection of standard functions is available: e.g., performance calculations, statistical analysis or mathematical functions. In addition, special areas of application are covered - such as order analysis, acoustical assessments, strain gauge rosette circuits, classifying algorithms for stress analysis, digital filtering or non-linear characteristic curve evaluations.

Operaciones matemáticas básicas

  • Las funciones sedefinen mediantefórmulasque entranen la notación"Pocket Calculator"

Statistical functions

A variety of statistical functions are available, e.g.,

  • Minimum
  • Maximum
  • Mean value
  • Running RMS
  • and much more

Grabación de transición

  • Reducción de datospara los datosanalógicos
  • El valorsólo se registrasi difieresignificativamente del anterior

Power measurement

  • 1-, 2- or 3-phase power measurements
  • Automatically calculates active power, apparent power, reactive power and power factor

Medición de tensión

  • Análisis de lamedición de la deformacióncon rosetas

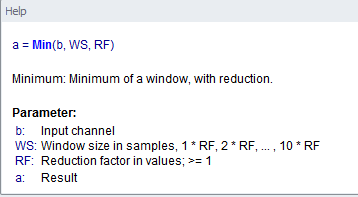

  • Para cada función puede utilizar un asistente

Bucle cerrado y control de bucle abierto, con la respuesta del sistema en tiempo real

Si bien la toma de decisiones requiere tiempos de respuesta que son rápidos para los estándares humanos, en el control de retroalimentación directa de la respuesta del dispositivo de medición, debe ser una fracción de un milisegundo. Por lo tanto, el personal de ensayo pueden ser informados inmediatamente sobre el estado actual de una prueba o de la medición, incluso mientras que el dispositivo de medición puede intervenir de forma independiente en el procedimiento de prueba. Esto ahorra tiempo y dinero, como imc FAMOS, combina las salidas digitales y/o analógicas de los sistemas de adquisición de datos de imc, hace que cualquier dispositivo de imc realice una completa y sincronizada medición y control de sistema, sin la necesidad de sincronizar o de una interfaz externa adicional de hardware.

Control and monitoring

  • Limit monitoring of any measurement channels and reaction initiation
  • Control constructs for measurement process control and communication with third-party devices
  • Event log

    Controlador

    • Controlador PID
    • Controlador de dospuntos
    • Controlador límite de salida
    • Controlador de bloque

    Eventos, filtros, FFT

    • Filtro digital
    • InvierteocompilaFFT
    • Filtro de paso de banda, alto, bajo, etc
    • Espectro de magnitud
    • ymucho más

    Análisis de seguimiento de pedidos

    • Orden del espectro
    • DeterminalíneaRPM de valor/frecuencia
    • Medición del tiempode pulso
    • Línea de pedidoscomplejos
    • Smoothing
    • ymucho más

    Clasificación en línea

    • Clasificación de histograma
    • RainFlow
    • Matriz de revolucionesde dos canales
    • Aproximaciónde valores extremos
    • ymucho más
