Configuración de imc STUDIO

Configuración de imc STUDIO: selección desistema(s) de medición y la configuración específicasde hardware

  • Representaciónpersonalizable de hojas de cálculopara mayor claridady simplicidad
  • Multi-selecciones, así comocopiar y pegardeconfiguraciones de canal
  • Función de buscar y filtrar
  • Configuración del sistema pasoa paso conel asistente de configuración
  • Simple configuración de canalconacceso"arrastrar y soltar" a la basede datos
  • TEDS compatibles

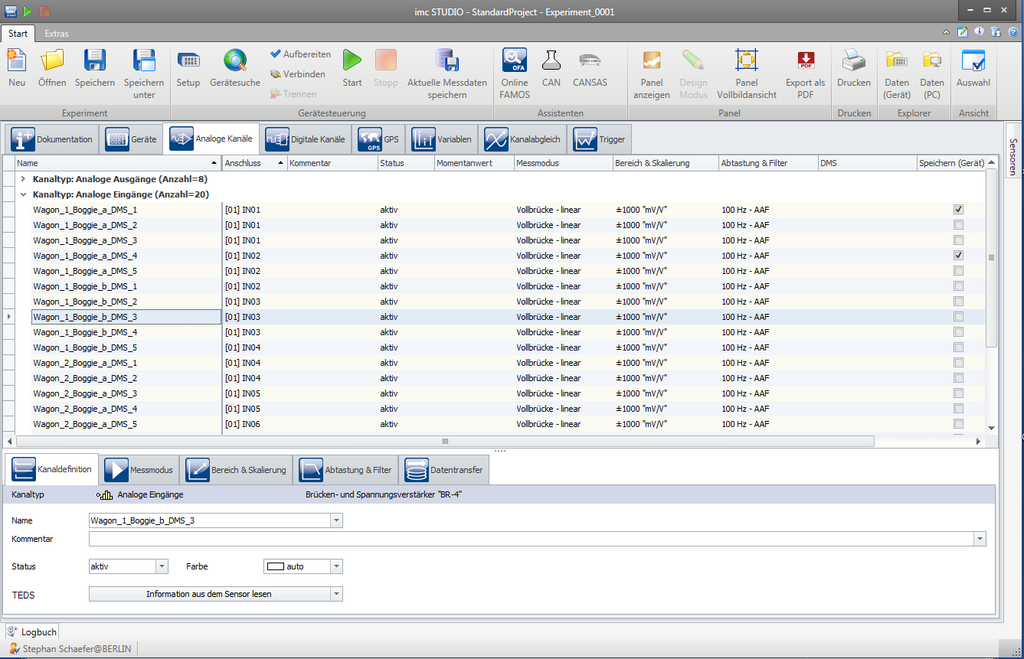

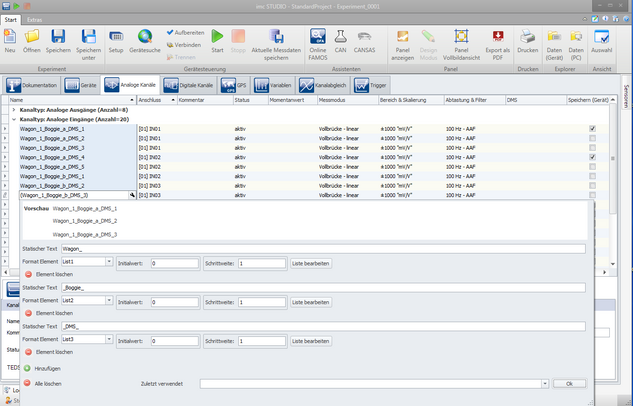

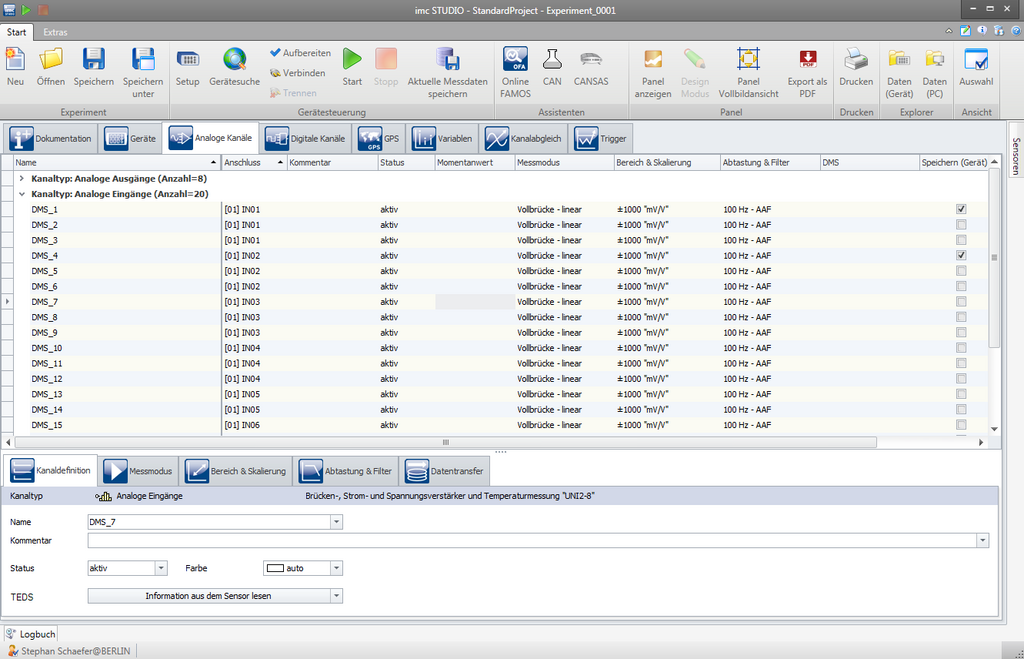

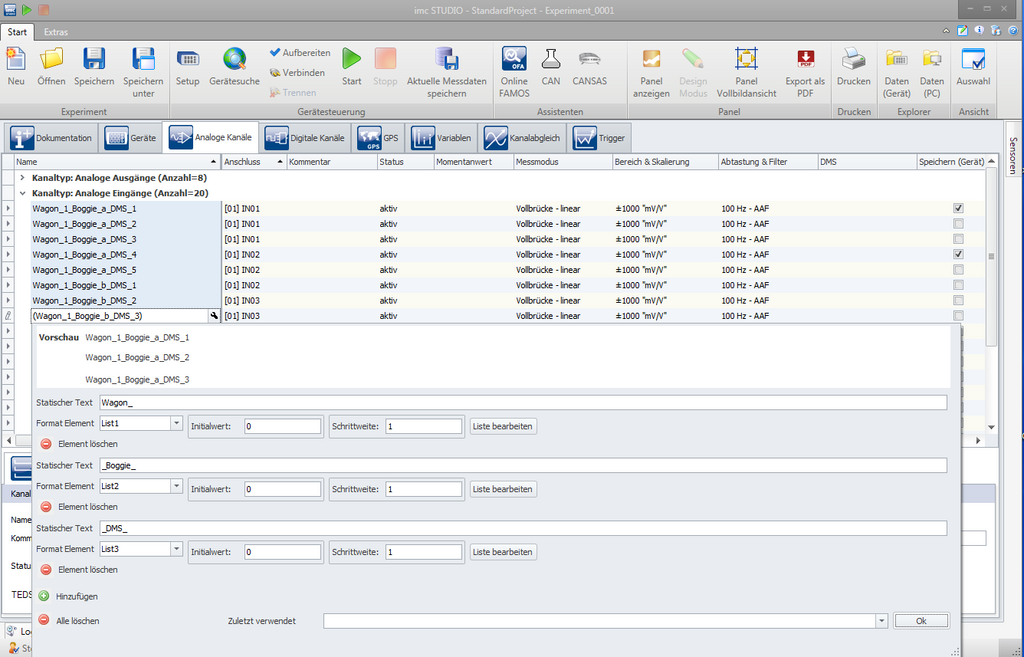

  • Manejo deun gran número decanalescon potentesesquemas de designación automática
  • Asistente de bus de comunicación para protocolos de bus tales como CAN, LIN, ARINC, FlexRay, etc.
  • imc Online FAMOS — asistente fácil de usar integrado para definir calculos opcionales en tiempo real

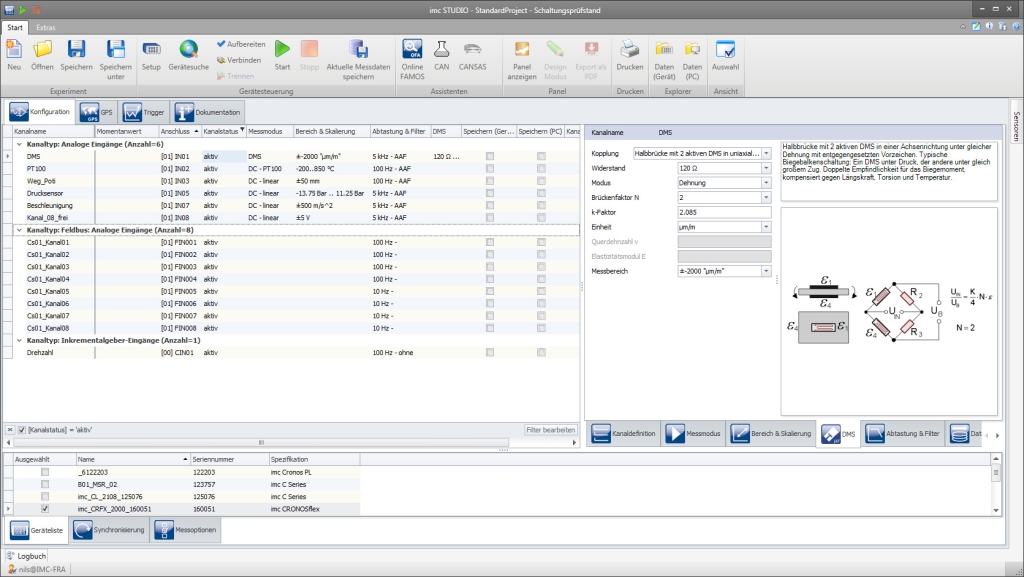

Vistas de configuración a la medida

El enfoque tabular para la configuración del canal tiene una comprensión intuitiva: cada fila representa un canal, cada columna una opción de configuración, y la celda, por último, representa el valor concreto. Puede elegir qué configuración de las opciones (columnas) que quiera ver, así como organizar u ocultar columnas de la tabla si lo desea.

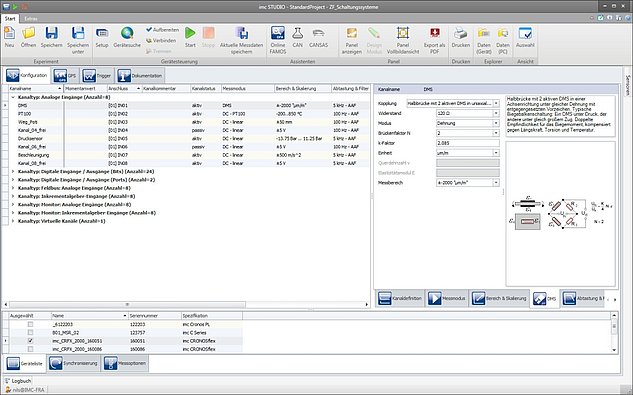

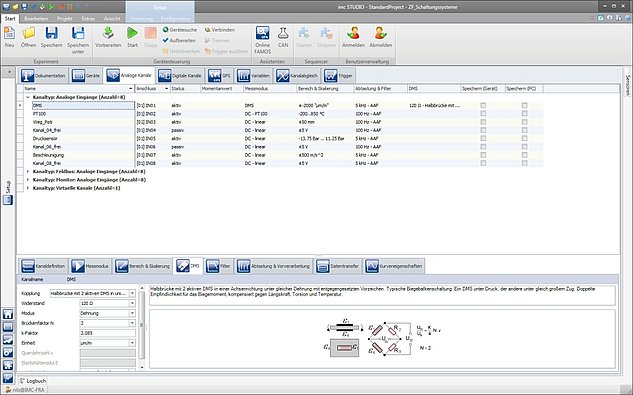

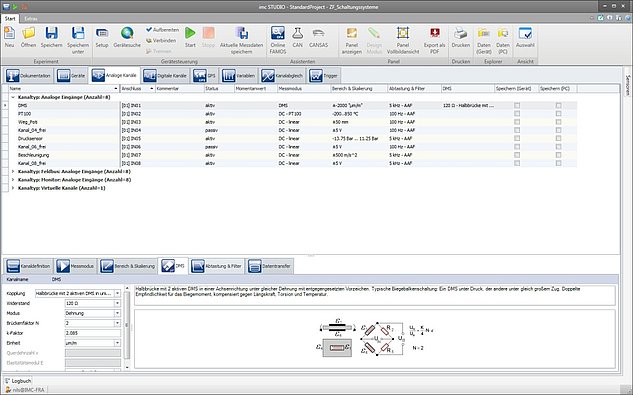

Tres opciones de visualización están disponibles para satisfacer las diferentes necesidades de los usuarios. El alcance de la funcionalidad corresponde con la función del usuario o las cualidades, ya sea por un especialista con experiencia, un técnico de instalación o de un operador de la estación de prueba.

Los valores por defecto para una operación segura

Ajustes de parámetros que deban permanecer oculto debido a que no requieren de edición, naturalmente, necesitan valores predeterminados bien definidos. Una función muy fácil de operar, pero extremadamente flexible y potente hace que esto sea posible: los ajustes de un particular, canal seleccionado, incluyendo los ajustes que se han de permanecer oculto, se puede definir como valores por defecto para todos o una clase especial de canales, por ejemplo todos canales del mismo tipo.
De esta manera, uno mantiene el control sobre incluso las propiedades ocultas de los canales o el sistema, que siempre permanecen accesibles en el fondo y se pueden recuperar en el foco en cualquier momento

Ordenar y filtrar los canales

Para las mediciones de múltiples canales, las funciones de clasificación y filtrado integrados ayudan a realizar un seguimiento de toda la información. Algunos filtros permiten mostrar/ocultar ciertas filas de canales de acuerdo a criterios libremente definibles. Como resultado, la lista de canales requerida está disponible con un solo clic del ratón.

El filtrado puede llevarse a cabo en una de dos maneras:

  1. Para cada columna, un auto-filtro simple se puede ajustar, que defineuna función de filtrobasado en la lógica, por ejemplo,sólo mostrar los canales quese han configuradoen la columna "Modo de medición comocanalesde puentes.
  2. Por medio de laFilter-Editoruniversal,es posible definirun conjunto defiltrosde una manera interactiva.Estas complejasexpresioneslógicas pueden aplicarse acombinaciones demúltiples parámetros(columnas),y por lo tantopermitenrealizar seleccionesmuyfinamentedelineado.Una vez formuladas,dicho filtrose puede activarcomo se deseemediante el establecimiento deuna "marcade salida".

Esta técnica permite el mantenimiento tanto de una buena visión general y el control de sistemas complejos que involucran a cientos de canales.

Un proceso de configuración guiada

 Además de la pantalla tabular, hay un enfoque alternativo para realizar ajustes del sistema, mediante menús de ajustes guiados. Estos procedimientos guiados están orientados al flujo de la señal; Se organizan en múltiples fichas (fichas). Ellos guían sistemáticamente al usuario a través de todos los ajustes relevantes, comenzando con la asignación de nombres y comentarios, escalando y parametrizando el acondicionamiento de la señal, continuando con el filtrado, el pre procesamiento y la definición del disparador, todo el camino hasta las opciones de almacenamiento de datos.

Ambos enfoques, la tabla de resumen y los menús guiados, están siempre disponibles al mismo tiempo y se pueden seleccionar como se desee. Ambos métodos permiten la selección múltiple de canales, incluso de aquellos que no son adyacentes o del mismo tipo, lo que, junto con vistas de filtro inteligentes, permite un funcionamiento muy fácil de usar y confiable.
