Aplicaciones: imc CRONOSflex

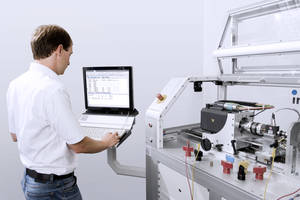

Banco de pruebas


imc
se especializa en varios parámetros de adquisición de datos: señalesmixtas mecánicas, medición y control. Esto incluye pruebas de validación de propiedades mecánicas, electromecánicas y mecatrónicas comunes en manufactura, control de calidad, bancos de pruebas QC/QA, diseño y desarrollo, celdas de pruebay pruebas en laboratorio.

Un vistazo:

  • Control en tiempo reales una parteintegral deldiseño de la unidadde base
  • Gran variedad demódulos de entradapara grabaren sincronía datos de una pruebay proporcionarentradas de control
  • Softwarede configuraciónbasado en la medicióny secuenciasde pruebasin necesidad de programación
  • Almacenamiento autónomo en flash operación sin necesidad de  PC que proporcionala máximaintegridad en bancos de pruebas
  • Módulo de comunicaciónEtherCATbasado enlos modosmaestro/esclavopara la integración ensistemas de automatizaciónde terceros

Los requisitos de las pruebas estacionarias, incluyendo en una mesa de trabajo, banco de pruebas, y operaciones de celdas de prueba, se pueden dividir en tres categorías, en función del número de canales, la complejidad de los sistemas de control, y la integración de sistemas externos en celdas de pruebas grandes.



imc STUDIO integrala facilidad deusobasada enPCconfiabilidaden tiempo

Junto con la medición del software imc STUDIO, imc CRONOSflex es una solución completa de gran alcance para la adquisición de datos y control de pruebas. La arquitectura de hardware integrado en combinación con la plataforma de software imc STUDIO permite implementar de forma independiente el control de prueba y la regulación compleja.

  • Para bloques de mediciones asociadossólo tiene que arrastrary soltarpara al fin crear unasecuencia de pruebacompleta
  • Cree supropio control
  • Crear uncontrol complejo en tiempo real conpuntos de ajuste, paros de emergencia, ymanejo de errores
  • Configure variosreguladores
  • Integrarrutinas en una PC de análisisbasados ​en imc FAMOS
  • Unión de bases de datos
  • ymucho más

Integración deimcCRONOSflexen la automatización

Para la integración de imc CRONOSflex en sistemas de automatización están disponibles una variedad de interfaces de hardware y software:

  • CAN
  • EtherCAT
  • EtherNet
  • CANopen
  • *.dbc, *.a2l
  • CoE (CANopen over EtherCAT)
  • VIs para NI Labview
  • Driverf para NI DIAdem
  • imc COM
  • .NET.

Pruebas vehiculares

Para aplicaciones móviles se requiere un hardware robusto y compacto. imc CRONOSflex tiene un sistema, que no sólo es compacto y robusto, pero también completamente autosuficiente puede medir sin necesidad de PC. En combinación con el auto de inicio y finalización, así como una función de la memoria flash, el sistema es la prueba de "Black Box" perfecta para misiones no tripuladas.

La detección precisa de los diferentes sensores y señales, la señal de conexión sencilla y rápida, la grabación sincronizada de bus de datos del vehículo, tales como CAN, LIN y FlexRay y una fuente de alimentación estable también son características importantes que distinguen a imc CRONOSflex para el uso móvil.

Un vistazo:

  • Operación de mediciónautónomapermitesu uso comoun sistema de pruebade Black Boxsin PC
  • Auto Start, almacenamiento, stop gracias ala fuente de alimentacióninteligenteconUSV
  • La bateríasinsuministro para medicionestotalmente independientes
  • Acondicionamiento de señalesintegrado parauna variedad desensoresy señales
  • La detección en sincroníade buses de comunicación del vehículo tales comoCAN,LIN,FlexRay, etc
  • Hardwarerobusto:con la opción derango de temperatura ampliadode-40 a +85 °C, así comogolpes y vibracionesde acuerdo conMIL-810F



Cálculo de los resultadosdurante lamedición de corriente

La señal integrada de los procesadores imc CRONOSflex permite la medición de los cálculos en tiempo real para llevar a cabo, tareas tales como:

  • Funciones matemáticas, comomínimo, máximo, media
  • Método de reducciónde datos inteligente
  • Funciones comoFFT de análisis deorden, el análisis espectral
  • cálculos de potencia en Una, dos, o tres fases
  • Cálculo de rosetas de DMS
  • Clasificacionesen líneay exámenesestadísticos
  • u.v.m.

De esta manera los datos pueden ser compactado y se producir resultados de los análisis durante la medición, esto ahorra espacio, reduce el esfuerzo de análisis.

Monitorización remotay transmisiónde datosa distancia

La posibilidad de acceder de forma remota con la ayuda de un método utilizado en el sistema de medición de prueba de campo, a menudo ahorra tiempo y gastos de viaje. Con imc CRONOSflex usted tiene diferentes variantes para el acceso remoto - por módem analógico, conexión WLAN o UMTS 3G/4G. En combinación con el software para PC imc LINKy soluciones llave en mano de la plataforma de Internet de medición imc WEBDEVICES , están disponibles opciones para la recuperación y el control de datos de forma remota

Energía

En entornos de plantas de energía tales como turbinas eólicas, turbinas de gas y centrales hidroeléctricas a menudo muchos puntos de medición distribuidos espacialmente se deben registrar sincrónicamente con alta precisión.Las distancias entre los puntos de medición individuales pueden ser de hasta varios kilómetros. Las desventajas, además de los altos costos el gran cableado e interferencias electromagnéticas.
La serie de IMC CRONOSflex ofece la posibilidad de operar la unidad base espacialmente distribuida y amplificada, otorgando una solución ideal a este problema. Los módulos de medición individuales o grupos de módulos se colocan lo más cerca posible del punto de medición y son conectados a la la unidad base a través de un único cable Ethernet.  Por lo tanto, la longitud de las líneas de medición analógicas se reduce drásticamente, lo que reduce los posibles efectos de interferencia electromagnética a un mínimo.
El uso de protocolo EtherCAT en tiempo real para la comunicación, garantiza un funcionamiento en sincronía en cualquier momento e incluso en módulos de medición distantes.

Además imc CRONOSflex ofrece la posibilidad de cargar datos en tiempo real para comprimirlos y analizarlos. De esta manera por ejemplo, la información puede ser pueden ser calculada por el sistema incluso mientras que los parámetros de medición hacen sus funcionamiento (parametros de eficiencia, potencia reactiva, potencia aparente, etc.) El análisis es, por lo tanto, una parte integral de la medición y no se debe hacer más de una etapa por separado al final de la medición. Los valores calculados se pueden almacenar sincrónicamente a los datos brutos, expuestos o simplemente alojados. Usted puede determinar, qué datos se almacenan de forma permanente. Para llegar a cualquier momento de la medición se muestra una visión completa de todos los parámetros importantes los cuales se pueden evaluar directamente, y si es necesariousted puede intervenir directamente en el proceso.
