imc CRONOScompact: Modelos

Un sistema de medición completo y autónomo, con una gran variedad de posibilidades para integrar soluciones de hardware y software.

imc CRONOScompact es una serie de dispositivos basados en un "rack", el cual tiene capacidad para varios amplificadores como módulos de plug-in en los compartimientos del dispositivo. Los módulos analógicos, digitales y bus de comunicación disponibles se pueden combinar libremente.

(1) Las ranuras son válidas para módulos analógicos y digitales. El número de módulos analógicos y digitales utilizados no debe superar los 16.

[Translate to Spanish (mx):] Gehäusegrößen

imc CRONOScompact 400-08

Dimensiones (Ancho x Alto x Profundo) en mm: 291 x 155 x 264, Peso aprox: 9 kg

  • Carcasa portátil compacta y robusta
  • 8 ranuras disponibles para configurar con módulos
  • 400 kHz de frecuencia de muestreo

imc CRONOScompact 400-11

Dimensiones (Ancho x Alto x Profundo) en mm: 352 x 155 x 264, Peso aprox: 10.5 kg

  • Carcasa portátil compacta y robusta
  • 11 ranuras disponibles para configurar con módulos
  • 400 kHz de frecuencia de muestreo

imc CRONOScompact 400-13

Dimensiones (Ancho x Alto x Profundo) en mm: 393 x 155 x 264, Peso aprox: 12.5 kg

  • Carcasa portátil compacta y robusta
  • 13 ranuras disponibles para configurar con módulos
  • 400 kHz de frecuencia de muestreo

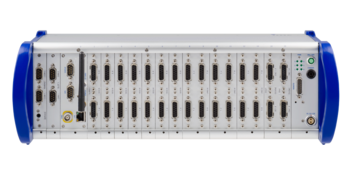

imc CRONOScompact 400-17

Dimensiones (Ancho x Alto x Profundo) en mm: 474 x 155 x 264, Peso aprox: 14.5 kg

  • Carcasa portátil compacta y robusta
  • 17 ranuras disponibles para configurar con módulos1
  • 400 kHz de frecuencia de muestreo

imc CRONOScompact 400-RACK

Dimensiones (Ancho x Alto x Profundo) en mm: 426,7 x 133,35 x 310 Peso: typ. 9 kg / max. 12 kg

  • Sistema de medida compacto en un soporte de 19 pulgadas(3HE/84TE)
  • 17 ranuras disponibles para configurar con módulos1
  • 400 kHz de frecuencia de muestreo

Descripción general

 CRC-400 CRC-400GP
General
Chasisportable or 19" rackportable or 19" rack
Ranuras para módulos de extensión8/11/13/17 [16]8/11/13/17 [16]
Frecuencia de muestreo agregada (a través de las ranuras de extensión)400 kSps400 kSps
Modulos externos de imc CRONOSflex  (CRFX)
Interfaz para imc externa CRONOSflex-Modules
Frecuencia de muestreo agregada (a través de módulos CRFX externa) 2000 kSps
Conectividad
Ethernet100 MBit1 GBit
Adaptador interno WLAN IEEE 802.11.g (54 Mbit/s)
     con antenadoble IEEE 802.11.n (300 Mbit/s)
Wireless UMTS, 3G, 4G
Puerto de conexión GPS
Conexión del puerto de Display
Interruptor decontrol remoto
Retroalimentaciónde estadoprogramable (LEDs)
SeñalSYNCaislada
Almacenamiento de datos
Ranura para tarjeta CF (Compact Flash)
Ranura para tarjetas CFast
Puerto USB 2.0 (unidad externa de almacenamiento)
Almacenamiento en PC / unidad de red
IDE de disco duro (interno)
Capacidades únicas
Funcionalidad de trigger complejo independiente de una PC
Análisis de datos en tiempo real a bordo (imc Online FAMOS)
Operación autonoma y sin PC, autoinicio (temporizador, tiempo absoluto)
Web-Server / Web-Designer
Multimonitoring
Sincronización & Reloj
Master-Esclavo  entre  differentes sistemas de imc
Sincronización basada en red NTP
Sincronización de la red con precisión PTP
Via externa de señal GPS
Via externa de señal IRIG-B & DCF-77
Extensiones de bus de comunicación
CAN
LIN
FlexRay
MVB
ARINC
XCPoE
EtherCAT Slave
Kister RoaDyn®
Condiciones de funcionamiento
Rango temperatura de funcionamiento-20° a + 65° C-20° a + 65° C
Rango de temperatura ampliado (-40 .. +85 C, incl. condensación)
Impacto y vibraciónMIL 810F (40g),   IEC 60068-2-27,   IEC61373 cat1, class A, B
Fuente de alimentación
Entrada DC de 10V a 32V
Entrada de alimentación aislada
Adatador AC/DC (110 a 230VAC)
Entrada AC (110 a 230VAC) [l]
Integridad de los datos en caso de fallas
UPS (Cable de la batería de gel)
UPS (autonomía extendida del Li-Ion)
