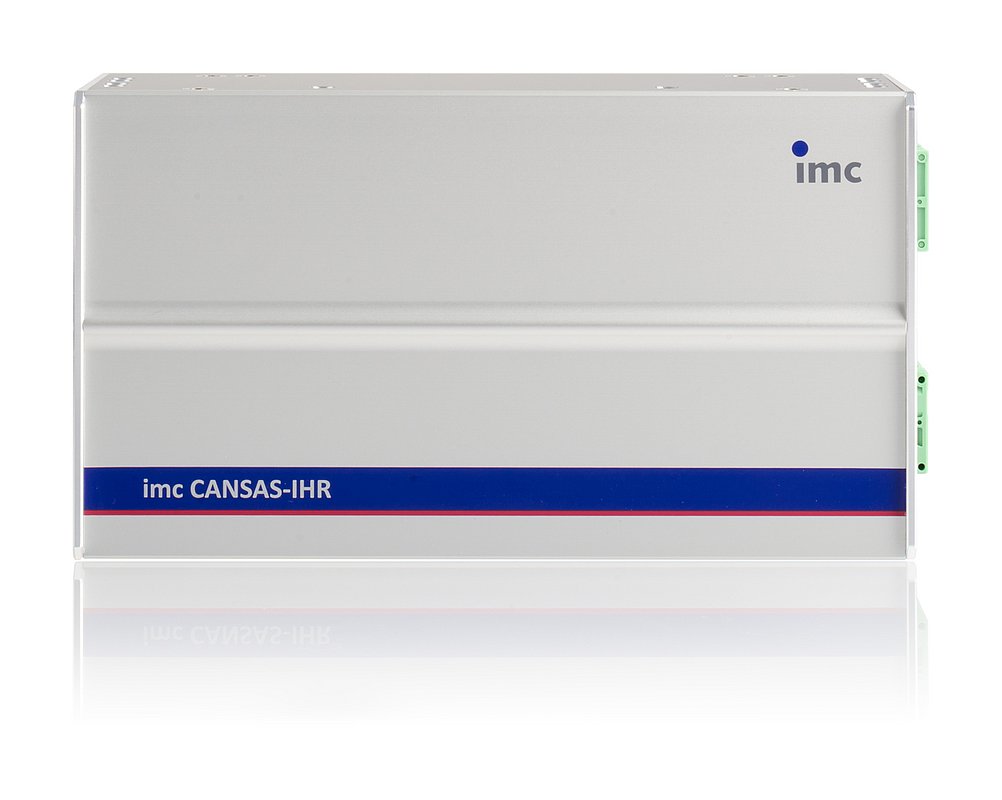

Módulo para la medición precisa de corriente de 50 nA hasta 50 A

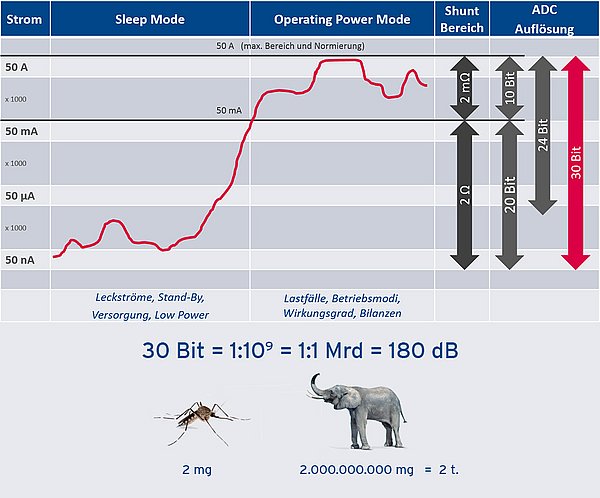

Los módulos imc CANSAS-IHR permiten una medición de alta precisión y sin interrupciones de las características de la corriente desde 50 nA hasta 50 A. Responsable de la dinámica de alto rango están dos derivaciones de medición diferentes, las cuales cambian de forma dinámica de acuerdo a la fuerza de la corriente usando un método de auto-rango.

Con el imc CANSAS-IHR, una herramienta que ya está disponible por primera vez para los desarrolladores, que les permite una medición muy precisa y completa de las características de la corriente - por ejemplo, para examinar las corrientes en reposo y en operación de los componentes y sistemas eléctricos.

Un vistazo

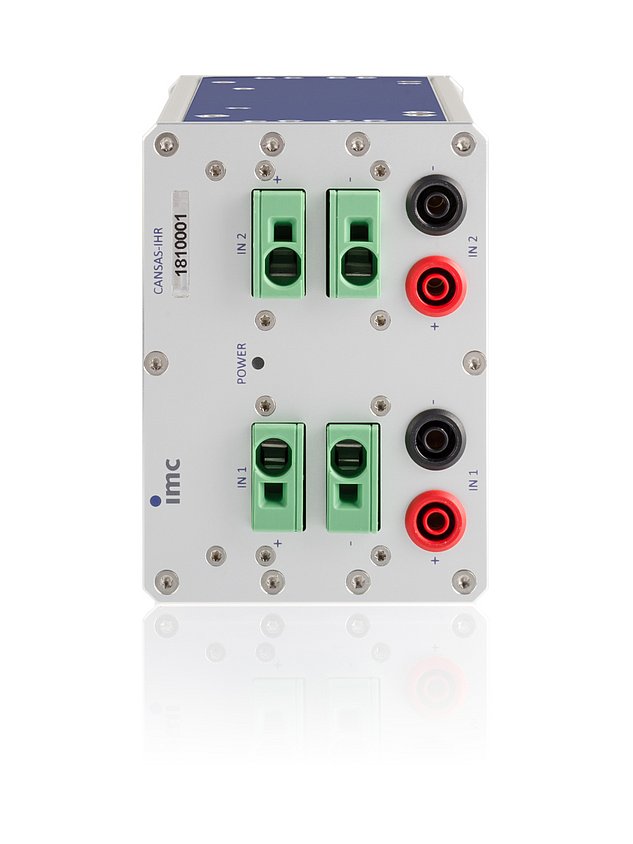

  • Dos canales autónomos y aisladas de medición de corriente con conmutación automática de rango
  • Amplia gama de medición hasta 50 A
  • De alta resolución de 50 nA y 30-bit de dinámica de rango (resultante)
  • Convertidor interno de A/D digitalización a 30 kSample/s
  • Cálculo directo de variables de salida: mínimo, máximo y promedio
  • Salida CAN-bus con datos seleccionables de 1 Hz a 1000 Hz

Más detalles: technical data sheet "imc CANSAS-IHR"



Áreas frecuentes de aplicación

  • Medición de la corriente de reposo y de funcionamiento
  • La medición de fuga de corrientes
  • Equilibrio de la energía
  • Examinar modos de suspensión complejos, por ejemplo, de dispositivos de control
  • Examinar el comportamiento del arranque (oleada, interrupcióntion)

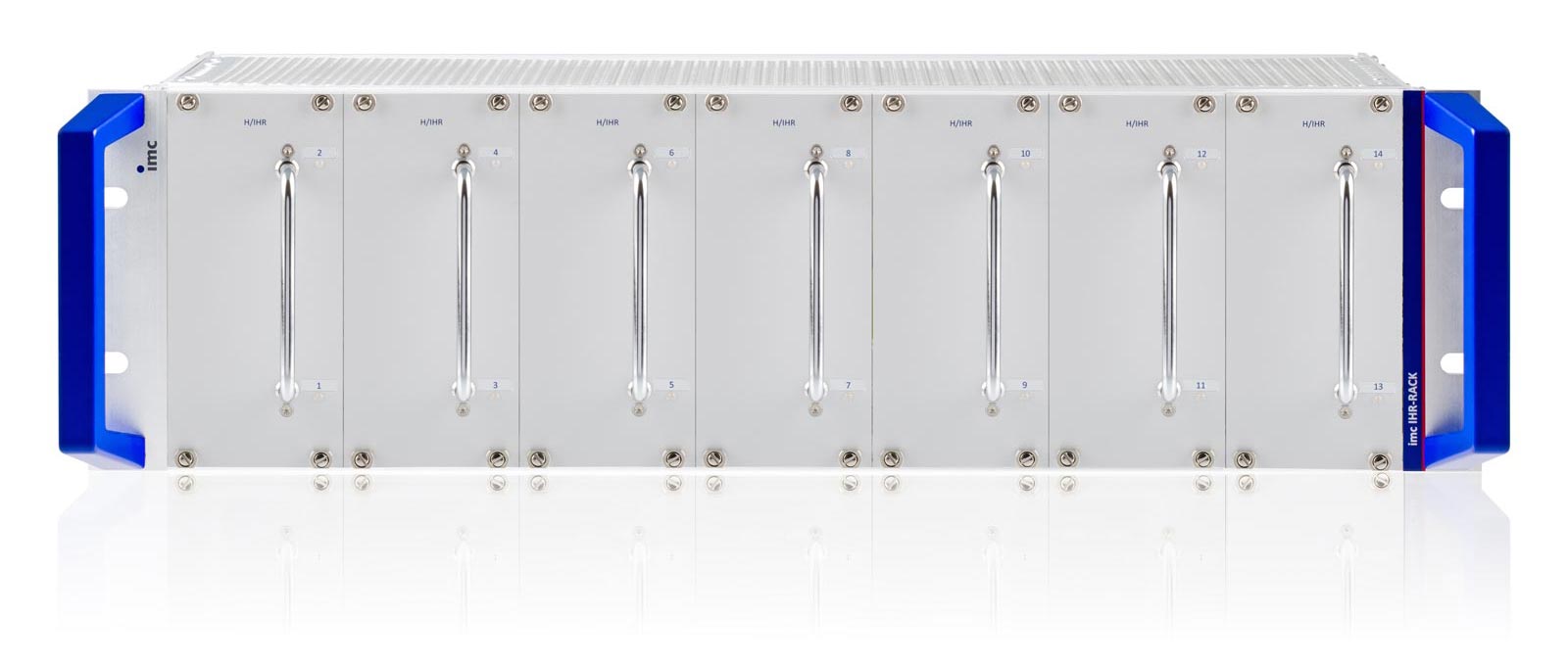

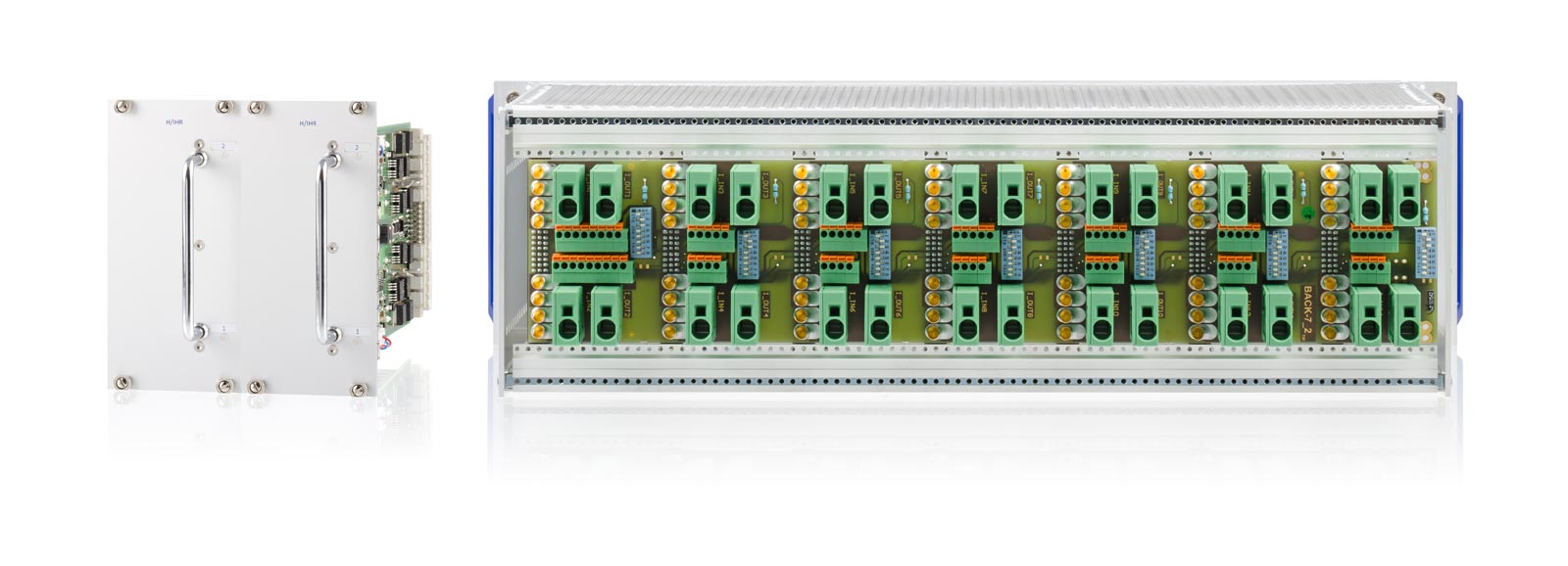

    Versión Rack para laboratorios y banco de pruebas

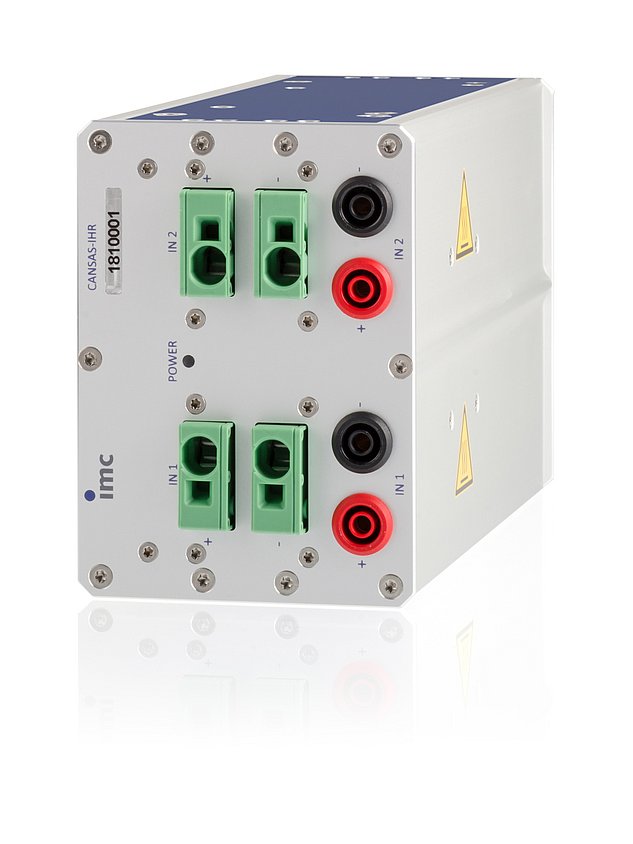

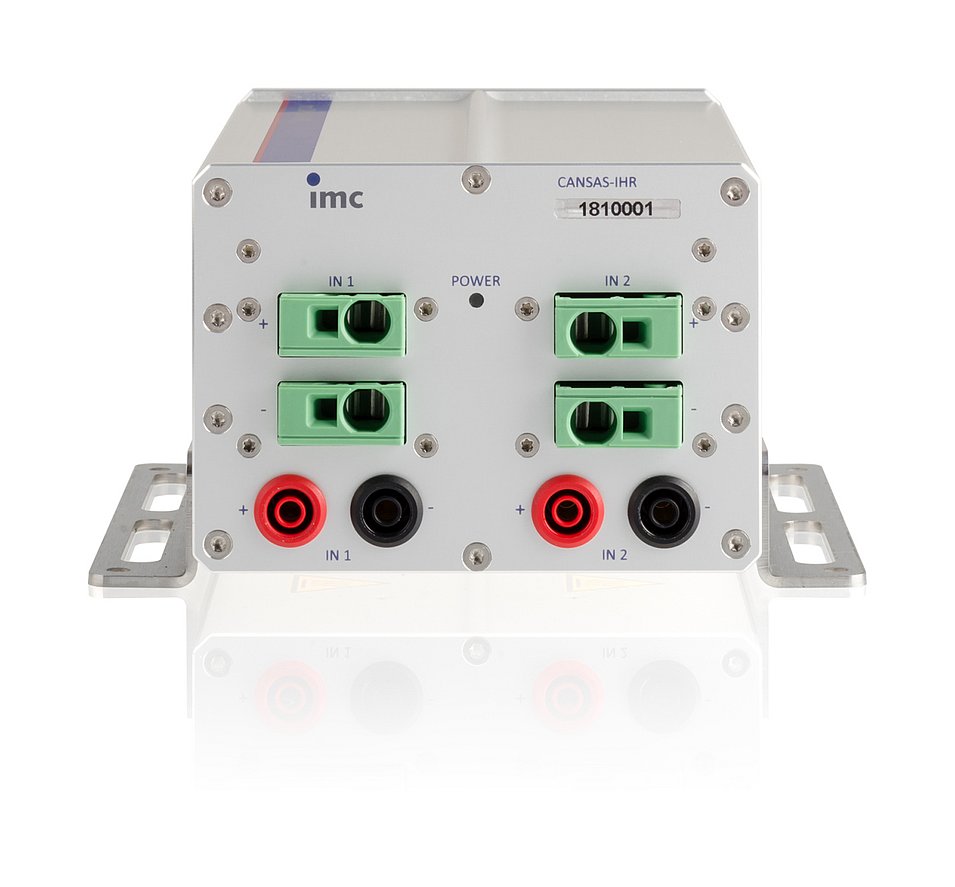

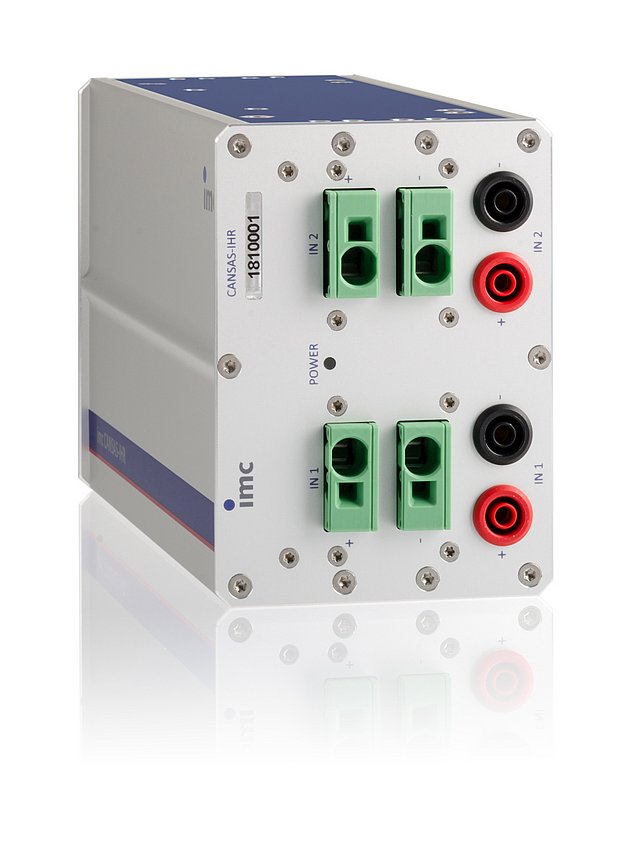

    Módulos de medición para aplicaciones móviles

    Configuración cómoda

     Todas las propiedades del módulo de medida, tales como velocidad de transmisión y los mensajes CAN deseados, se pueden configurar mediante el software CANSAS imc incluido.

    Una vez que se ha creado una configuración se puede guardar de forma permanente en el módulo de manera que la medición se inicia directamente después de comenzar.
