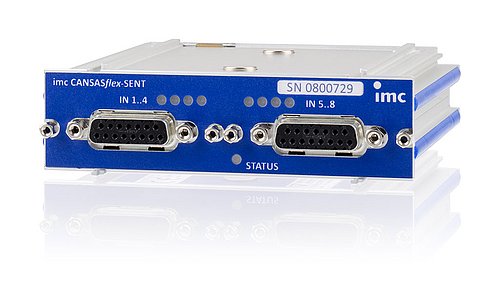

Módulos de medición inteligentes para bancos de prueba y aplicaciones móviles

El imc CANSASflex ofrece una amplia selección de módulos de medida, que cubren todos los sensores típicos y señales de maquinaria pesada, instalaciones industriales y vehículos. Los módulos se pueden instalar tanto en una disposición espacialmente distribuida como en una unidad central. La combinación de módulos no podría ser más fácil: con el innovador mecanismo de clic imc, los módulos están conectados eléctricamente y mecánicamente entre sí, sin necesidad de herramientas o cableado.

En puestos de prueba, en fábricas o plantas, siempre que se instalen permanentemente múltiples módulos como una unidad central, a menudo se recomienda el uso de un bastidor de 19 ''. Esto permite que los módulos sean convenientemente insertados con suministro automático y conexión al CAN-bus.

Mecanismo Click para mayor confort

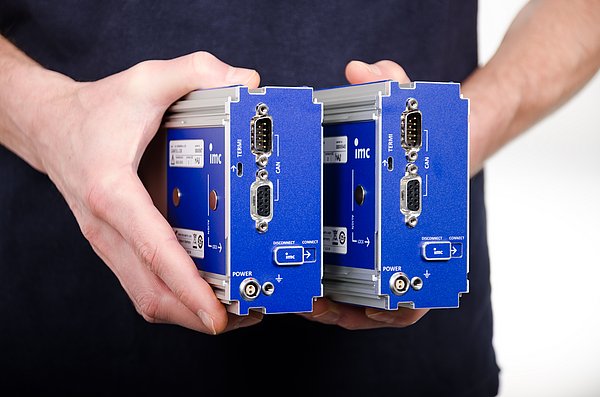

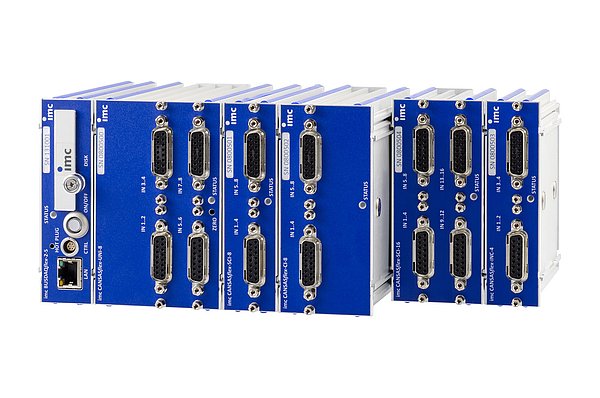

Los módulos imc CANSASflex pueden conectarse rápidamente mediante el mecanismo de clic: tanto mecánica como eléctricamente. Los bloques pueden formarse fácilmente simplemente haciendo clic en módulos individuales juntos sin el uso de cableado o sujetadores.

Añada un registrador de datos con un click

Los módulos de medición pueden ser perfectamente complementados con el nuevo, registrador de datos imc BUSDAQflex. Con un simple click, un sistema de medición puede ser construido con los módulos que pueden guardar datos y ofrece interfaces a buses de comunicación como CAN, LIN, FlexRay y XCPoE. Además, imc BUSDAQflex soporta varios protocolos como KWP2000, CCP, XCP o OBD-2.

Vista general

Entrada analógica

 Voltaje & TemperaturaPuenteUniversal
 C8CI8HCI8HCI8-TSC16SCI8SCI16DCB8UNI8
Canales88881681688
Tasa de muestreo
Tasa de muestreo max.100 Hz1000 Hz≤1 kHz≤1 kHz500 Hz1000 Hz500 Hz1000 Hz1000 Hz
Ancho de banda max.20 Hz440 Hz440 Hz440 Hz28 Hz42 Hz28 Hz200 Hz200 Hz
Voltaje
Aislado JaJaJa JaJa
Highly isolated (up to800 V)JaJa
VoltajeJa
up to 60 V
Ja
up to 60 V
Ja
up to 100 V
Ja
up to 10 V
Ja
up to 60 V
Ja
up to 60 V
Ja
up to 10 V
Ja
up to 50 V
Corriente
Vía de derivación interna 20 mA JaJaJa
JaJaJaJaJa
Temperatura
TermoparJaJa
JaJaJaJa Ja
PT100JaJaJa
JaJaJa Ja
Puente(strain gauge)
Full bridge       JaJa
Half bridge       JaJa
Quarter bridge       JaJa
Otros
TEDSJaJa

JaJaJaJaJa
Suministro de sensoresoptionaloptional

optionaloptionaloptionalJaJa
Variante del conector
DSUBJaJa

JaJaJaJaJa
LEMOoptionaloptionalJaJaoptionaloptionaloptionaloptionaloptional
ITT-Veamoptional

optionaloptional
Thermooptionaloptional

optionaloptionaloptional

Digital I/O y salida analógica

 INC4DI16DO16DO8RDO16RPWM8DAC8
Canales4161681688
Tasa de muestreo por canal
Tasa de muestreo Max.1000 Hz10 kHz10 kHz10 kHz10 kHz10 kHz5 kHz
Señal de ancho de banda Max.500 kHz     5 kHz
Entradas y salidas digitales
Bits de entrada 16
Bits de salida  16816
Retransmisión de salida   JaJa
Salida de PWM     8
Codificador incremental
Entradas4
Frecuencia del codificador32 MHz
Salidas analógicas
Voltaje / corriente      10 V / 20 mA
Variante de conector
DSUBJaJaJaJaJaJaJa
LEMOoptionaloptionaloptionaloptionaloptionaloptionaloptional
BNC      optional
Terminalblock optionaloptionaloptional  optional
ITT-Veamoptionaloptional optional optionaloptional
Clave: Predeterminado Opcional

imc CANSASflex-C8



Amplificador diferencial de 8 canales para la adquisición de voltaje, corriente y temperatura

El imc CANSAS-C8 es un módulo de entrada analógica de alta calidad con 8 canales diferenciales que son filtrados individualmente, amplificados y digital izados. esto permite mediciones de temperatura muy precisas con termopares y PT100, así como mediocres de tensión y corriente con una tasa de muestreo de canal máxima de 100 Hz a una resolución de 16 bits. El diseño excepcional del canal permite la medición no reactiva.

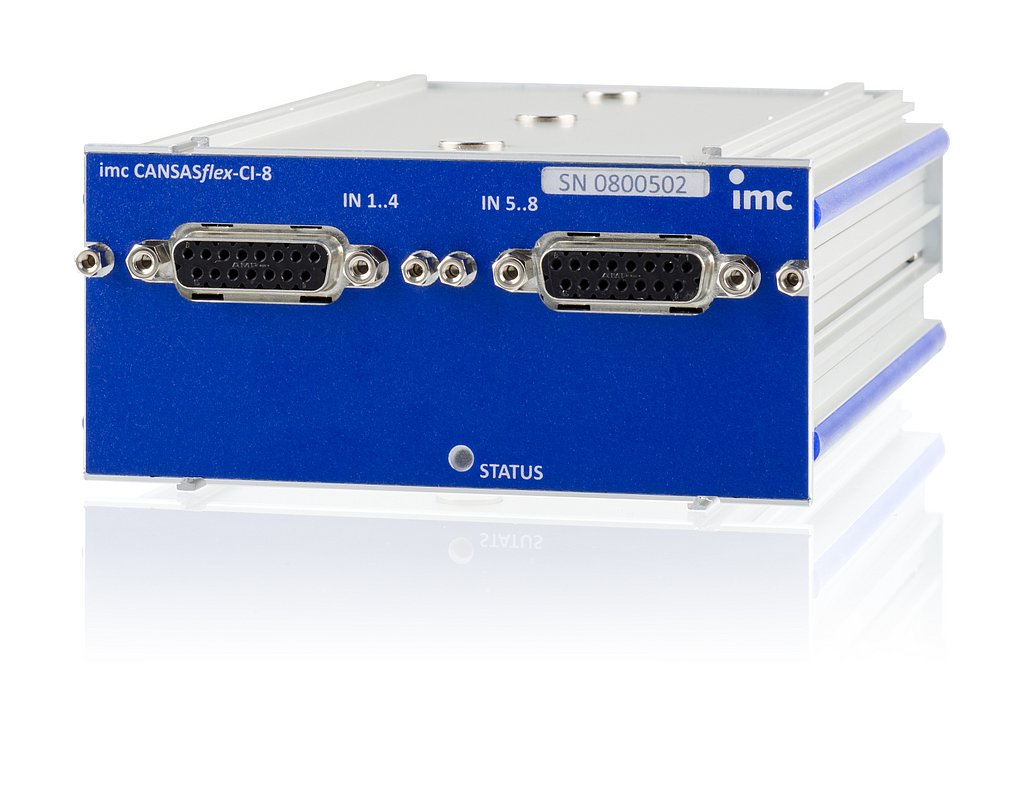

imc CANSASflex-CI8



Amplificador diferencial aislado de 8 canales para medir corriente, voltaje y temperatura

El módulo de medición CAN-Bus imc CANSAS-CI8 es un módulo de entrada analógica aislado con 8 canales ideales para la medición de:

  • Voltaje
  • Corriente (sensores 20 mA)
  • Termopares
  • Sensores de temperatura PT100 (opcional PT1000)
  • Resistencia

Para el suministro de sensores externos o para la medición de puentes, se incorpora al sistema un módulo de alimentación de sensor con tensiones ajustables.

Aspectos destacados:

  • Canales aislados permiten la medición:
    • En ambientes donde las condiciones de voltaje de referencia de tierra no están bien definidas
    • Señales que circulan en un nivel alto
  • Ancho de banda max. 440 Hz con tasa de muestreo max. 1 kSps/canal
  • Rangos de medición y tasas de muestreo pueden ser configuradas por canal en pasos de 1, 2, 5
  • Resolución de 16 bits (con procesador interno de 24 bits)
  • Soporta imc Plug & Measure TEDS (Hojas de datos electrónicos de transductor, IEEE 1451.4) Soporte de TEDS para almacenar y exportar información de sensores. Parametrización de un canal de medición al clic de un ratón.

imc CANSASflex-HISO8

High voltage isolated CAN modules for the measurement of thermocouplesPT100/1000 and low voltages

The CAN-Bus measurement module imc CANSASflex-HISO8-xx allows safe and precise measurement with 8 thermocouples (type K) which are mounted on high-voltage components with common mode voltage levels of up to 800 V, or the measurement of PT100/1000 respectively low voltages. It is particularly suited for applications in the field of eMobility.

Highlights

  • Individually isolated measurement of temperatures (type K thermocouples) at a high common mode voltage level
  • Module variants for PT100/1000 and low voltages
  • Isolation: 800 V CAT I, 300 V CAT II (according to safety standard EN 61010)
  • High-voltage-proof special connectors (LEMO):
    • 2x TE common plug (LEMO.2P 8-pin) or
    • 8x TE single plug (LEMO.2P 2-pin) or
    • 8x PTx single plug (LEMO.1P 5-pin)
  • Channel individual internal cold junction compensation

Typical applications

  • Temperature measurement on high-voltage components of hybrid and electric vehicles, such as batteries, fuel cells and supply systems.
  • Environments where personnel safety has to be ensured

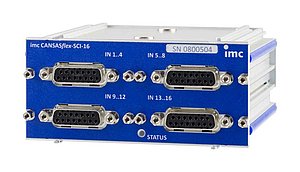

imc CANSASflex-SC16

16 channel CAN measurement module for voltage, current (20 mA) and temperature

The imc CANSASflex-SC16 measurement module is a 16 channel CAN bus measurement amplifier that
comprises analog conditioning of physical sensor signals, digitization and output via CAN bus. The multiplexed differential inputs allow (depending on the variant) acquisition of:

  • Voltage (100 mV to 10 V)
  • Current (20 mA sensors)
  • Temperature (thermocouple, RTD/PT100)

Module versions with DSUB-15 connectors support all measurement modes. Versions with alternative
connectors, such as thermocouple inputs, support only these selected modes. The module is available in both short and long housing.

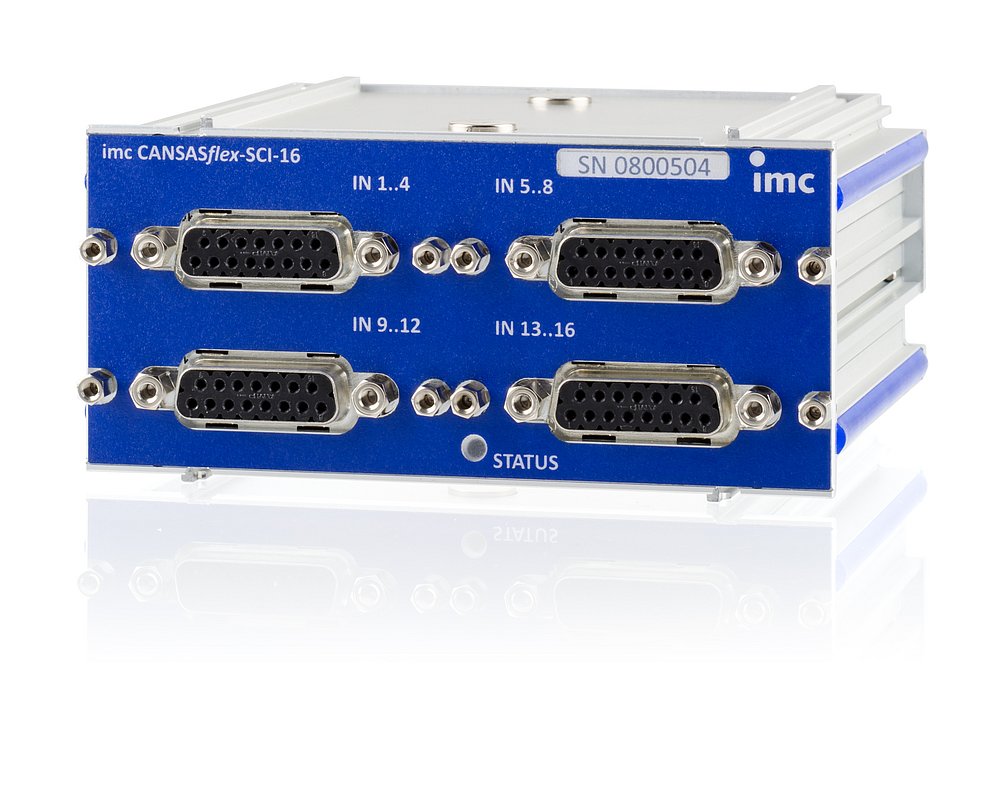

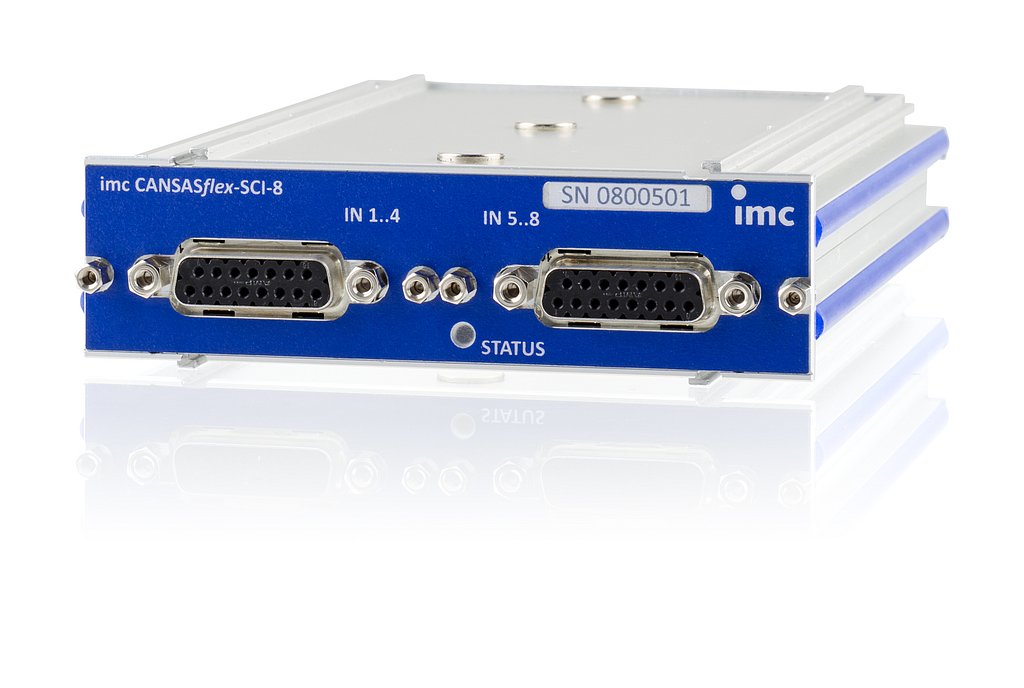

imc CANSASflex-SCI8 / SCI16



Módulo de medición aislada de 8 o 16 canales para medir voltaje, corriente y temperatura

Los módulos de medición SCI16 y SCI8 son módulos de entrada analogica con 8 y 16 entradas aisladas multiplexadas. Se pueden conectar directamente señales de voltaje de hasta 60 V (20V mediante un divisor opcional), señales de corriente de hasta 20 mA, sensores PT100 y cualquier termopar comercial. Las técnicas avanzadas de procesamiento de señal proporcionan un muestreo totalmente simultáneo sin ningún tipo de retardo de tiempo dependiente del canal, a pesar de su arquitectura multiplexada. Los métodos refinados de filtrado y supresión de ruido permiten mediciones de tensión y termopares altamente sensibles, incluso en entornos exigentes. La supresión de ruido proporcionada es más efectiva a bajas frecuencias de muestreo y disminuye a medida que se aumenta la velocidad de muestreo.

Aspectos destacados:

  • Rangos de medición y tasa de muestreo pueden ser configuradas en canales en pasos 1, 2, 5
  • Resolución de 16 bits (con procesador interno de 24 bit)
  • Soporta imc Plug & Measure TEDS (Hojas de datos electrónicos de transductor, IEEE 1451.4) Soporte de TEDS para almacenar y exportar información de sensores. Parametrización de un canal de  parametrización de un canal de medición al clic de un ratón.

imc CANSASflex-DCB8



Módulo amplificador de puente con 8 canales para tensión, puentes de medición y strain gauge

Este módulo CANSAS-DCB8 imc proporciona 8 canales puente dinámicos que pueden ser filtrados, amplificados y digitalizados por separado. Para el suministro de sensores externos o para la medición de puente, se incorpora en el sistema un módulo de alimentación del sensor con tensiones ajustables.

Aspectos destacados:

    • Los rangos de medición y las tasas de muestreo se pueden ajustar por canal en pasos de 1, 2, 5
    • Resolución de 16 bits (con procesamiento interno de 24 bits)
    • Fuente incorporada del sensor
    • Soporta imc Plug & Measure TEDS (Hojas de Datos Electrónicos de Transductor, IEEE 1451.4) Soporte de TEDS para almacenar y exportar información de sensores. Parametrización de un canal de medición al clic de un ratón.

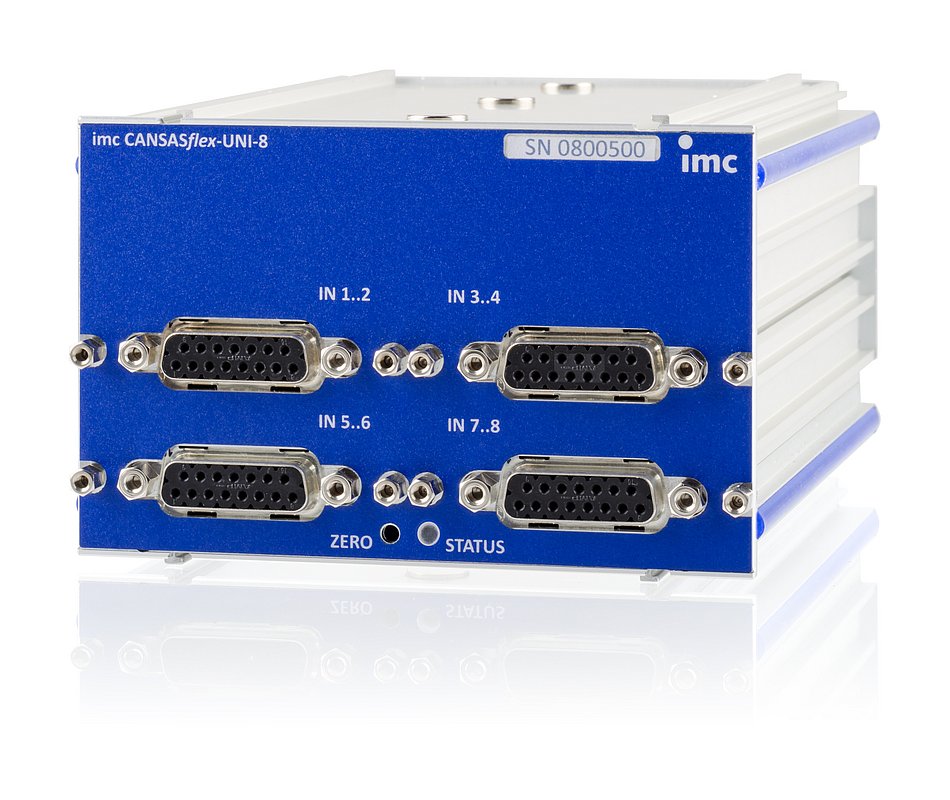

imc CANSASflex-UNI8

Módulo universal con 8 canales para tensión, corriente, termopares, PT100, puentes de medición, medidor de deformación y medida de resistencia

El módulo CANSAS-UNI8 de imc proporciona 8 canales polivalentes versátiles que se filtran individualmente, se amplifican y se digitalizan. De esta forma, imc CANSAS-UNI8 cubre una amplia gama de aplicaciones de medición física, desde temperaturas hasta corriente y voltaje, hasta la adquisición de señales de puente de medición y medidor de tensión.

A resaltar:

  • Los rangos de medición y las tasas de muestreo se pueden ajustar por canal en pasos de 1, 2, 5
  • Resolución de 16 bits (con procesamiento interno de 24 bits)
  • Fuente incorporada del sensor
  • Soporta imc Plug & Measure TEDS (Hojas de Datos Electrónicos de Transductor, IEEE 1451.4) Soporte de TEDS para almacenar y exportar información de sensores. Parametrización de un canal de medición con el clic de un ratón






imc CANSASflex-INC4



Módulo para la adquisición de señales de contador de frecuencia, rotación, posición y ángulo

El CANSAS-INC4 ofrece 4 canales diferenciales que pueden ser utilizados para el conteo de eventos, medición de tiempo o una combinación ambos. Estos modos de operación permiten capturar sensores de contador incrementales como los usados para medir frecuencias, RPM-valores y velocidades. El umbral de conmutación y la histéresis son configurables por software con el fin de detectar eventos o impulsos para mediciones incrementales..


imc CANSASflex-DI16



Módulo de entrada digital de 16 canales

El imc CANSAS-DI16 ofrece la posibilidad de capturar hasta 16 entradas digitales a una velocidad máxima de muestreo de 10 kHz. La captura de datos puede tomar la forma de un solo bit o como una palabra binaria sobre todas las entradas; La tensión de entrada del módulo se puede ajustar por software a 5 V o 24 V.


imc CANSASflex-DO16

Módulo con 16 salidas digitales

.La familia de módulos CANSAS-DO16 imc proporciona 16 salidas digitales. Las salidas son configurables en dos grupos de 8 bits, ya sea como Open-Drain o Totem-Pole.


imc CANSASflex-DO8R / DO16R

8 o 16 canales, respectivamente, con salidas digitales como relés

El módulo imán CANSAS-DO8R o CANSAS-DO16R proporciona 8 ó 16 relés, respectivamente, cada uno con un abridor y un contacto más cercano. El estado de conmutación después del arranque se define permanentemente ("ON").




imc CANSASflex-PWM8

Módulo para la salida de señales de modulación de ancho de pulso

El módulo de salida CANSAS-PWM8 genera señales moduladas en anchura de impulso, ya sea a partir de valores enviados por el CAN-Bus, o de valores calculados internamente


imc CANSASflex-DAC8

Módulo de salida analógico de 8 canales para señales de tensión y corriente

Este módulo iman CANSAS-DAC8 da salida al usuario de señales de corriente o tensión en 8 salidas analógicas. Las señales de salida deseadas pueden extraerse directamente de un mensaje CAN o derivarse de mensajes CAN recibidos o de funciones especificadas (por ejemplo, onda cuadrada, diente de sierra, etc.) por medio de las capacidades de cálculo del módulo
