  • imc CANSASfit
    imc CANSASfit

    Módulos robustos de medición para aplicaciones móviles

Productivo en pruebas automotrices



Potentes módulos de medición para aplicaciones móviles

Módulos de medición utilizados en la industria automotriz deben ser robustos y compactos ya que son frecuentemente colocados en areas como el compartimiento del motor donde el espacio es limitado y las temperaturas pueden ser altas. El nuevo imc CANSASfit trabaja de manera confiable de -40° a +125° C, tiene una clasificación de protección de IP65 y, debido a su pequeño factor de forma, se puede colocar en casi cualquier lugar.

Los módulos permiten la conexión directa de toda las señales típicas tales como voltaje, corriente, temperatura, rpm, distancia y velocidad. Las señales de medición digitalizadas se emiten como mensajes CAN y pueden ser leídas o grabadas por cualquier sistema de medición.

Un vistazo:

  • Módulos de medición para voltaje/corriente, temperatura, frecuencia
  • Operación de -40° to +125° C incluyendo condensación
  • Chasis robusto con muestreo IP65, MIL STD-810F
  • Mecanismo Click que conecta módulos eléctricamente y mecánicamente en una sola unidad
  • Instalación central o distribuida
  • Completo aislamiento galvanico
  • Salida de datos de medición vía CAN
  • Incl. software de configuración

Solicitar cotización

Folleto

Enlaces

Mecanismo Click para mayor confort

Los módulos de la serie imc CANSASfit n pueden ser rápidamente conectados usando el mecanismo click: tanto de manera mecánica como eléctrica. Se pueden formar bloques fácilmente, tal solo uniendo módulos individuales sin el uso de cintas ajustables o cableado.

Módulos de complemento imc CANSAS con registrador de datos de imc

Los módulos de medición imc CANSAS son complementados perfectamente con un registrador de datos de imc por ejemplo con un imc CRONOScompact o imc BUSDAQ. Estos son adecuados para su uso en, por ejemplo, desarrollo de dispositivo de control o pruebas de ECU donde se necesita la adquisición en tiempo real y el cálculo de datos de bus de datos.



Vista general del módulo

 T-10UTI-6ENC-6HISO-UT-6-3LHISO-T-8-2LHISO-HV-4
Channel number1066684
Sampling rate / channel100 Hz1000 Hz1000 Hz1000 Hz100 Hz1000 Hz
Bandwidth / channel20 Hz400 Hz2 MHz400 Hz33 Hz400 Hz
Galvanic isolation
Sensor supply
Input signals
Voltage
max. Voltage
60 V
100 V
1500 V
Current 0 … 20mA
RTD
(PT100 … PT1000)
NTC, resistance
(100 Ohm ... 100 kOhm)
Thermocouple
Frequency
Distance
Angle
Speed
RPM
Time
Socket
LEMO
Thermo
Banana
Clave: Disponible Opcional

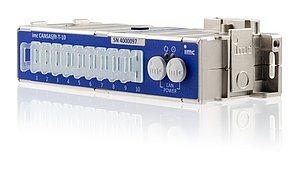

imc CANSASfit-T-10



Módulos de 10 canales para medición de temperaturas

El módulo T-10 del imc CANSASfit es un módulo de 10 canales para la medición de temperaturas con termopares.

Aspectos destacados:

  • Resistencia a altas temperaturas
  • Temperaturas de operación: -40°C to 125°C
  • Chasis robusto
  • Diseño pequeño y compacto
  • Los módulos se conectan de manera mecánica y eléctrica con el mecanismo "Click"
  • Convertidor A/D 24 bit

Aplicaciones típicas:

En aplicaciones móviles, mediciones en el compartimiento del motor, en ambientes con altas temperaturas.

Technical Data Sheet imc CANSASfit-T-10

regresar a tabla

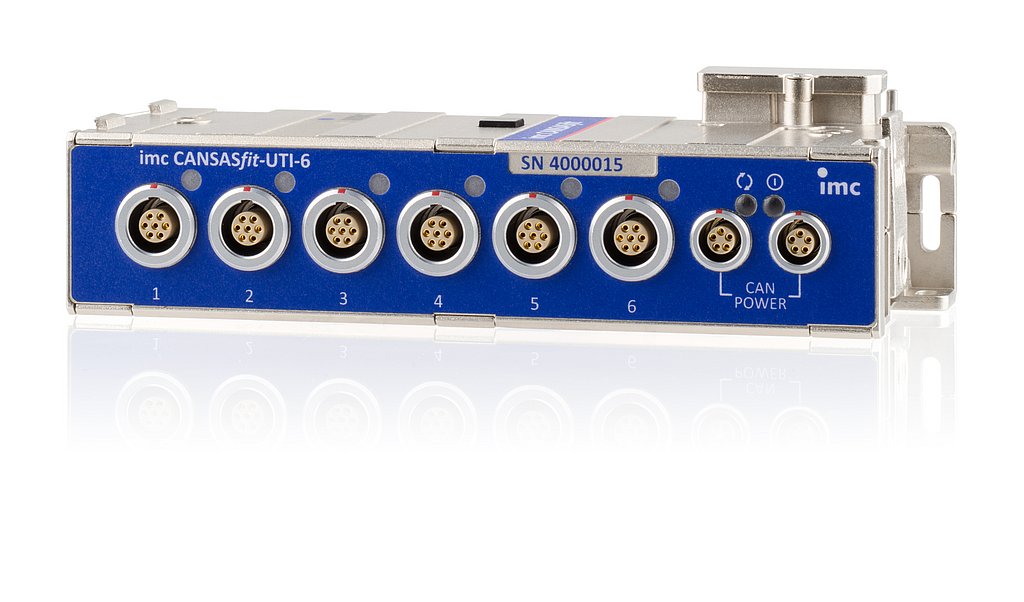

imc CANSASfit-UTI-6



Medición en 6 canales aplicador para mediciones de voltaje, corriente y temperatura

La UTI-6 de las series imc CANSASfit es un amplificador de mediciones de 6 canales que adquiere señales análogas, las digitaliza y las envía a salida via CAN.

Variables de medición:

  • Voltaje (25 mV to 60V)
  • Corriente (20mA sensors)
  • Temperatura (PT100, PT1000, NTC)
  • Resistencia

Características:

  • Entradas de medida aisladas por canal, filtro individual y ADCs
  • Alimentación del sensor ajustable (por ejemplo, para sensores activos alimentados por voltaje)
  • Tasa de muestreo por canales con ancho de banda de 400 Hz con 1000 Hz max.
  • Los rangos de medición y las tasas de muestreo se pueden ajustar por canal en pasos 1,2,5.
  • Convertidor A/D 24 bit

Aplicaciones típicas:

Robusto equipo de medición para uso móvil a altas temperaturas y en ambientes hostiles. Ideal para pruebas de vehículos y maquinaria donde el espacio es limitado y las condiciones pueden ser extremas, por ejemplo, el compartimiento del motor.

  • Señales generales de tensión, incl. Tensiones a bordo del vehículo (hasta 60V) y mediciones de corriente en shunts externos (hasta 50mV)
  • Sensores activos alimentados por voltaje
  • Sensores industriales (20mA) para diferentes variables físicas
  • Mediciones de temperatura con sensores basados en resistencia (PTxx, NTC)

Technical Data Sheet imc CANSASfit-UTI-6

regresar a tabla

imc CANSASfit-ENC-6



Módulo para la adquisición de señales de contador de frecuencia, rotación, posición y ángulo

El módulo ENC-6 de la serie imc CANSASfit ofrece 6 canales diferentes los cuales pueden ser usados para conteo de eventos, medición de tiempo o una combinación de ambos. Estos modos de operación permiten capturar sensores de contador incrementarles como los usados para medir frecuencias, valores RPM  y velocidades. El umbral de conmutación y la histéresis son configurabas por software con el fin de detectar eventos o impulsos para mediciones incrementarles.

Technical Data Sheet imc CANSASfit-ENC-6

Regresar a tabla

imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-UT-6-3L
imc CANSASfit-HISO-UT-6-3L

High voltage isolated 6-channel CAN-based measurement module for voltage, temperature (RTD) and resistance (NTC)

Within the imc CANSASfit (CANFT) module series, the HISO series offers particularly highly isolated types that are specially designed for use in high voltage environments. The model UT-6 allows the measurement of low voltages as well as temperature sensors on 6 channels, which are on a high common mode level or in environments with up to 1000 V voltage:

  • Voltage (25 mV to 100 V)
  • Temperature (PT100, PT1000)
  • Resistance (e.g. NTC)
  • MEMS accelerometers (5 V sensor supply)

Highlights

  • Isolation: 1000 V (according to safety standard DIN EN 61010)
  • High-voltage-proof special connectors"3L": 3 x LEMO.2P as common socket (2 channels at each 8-pin socket)
  • 5 V sensor supply per-channel (8 mA), suited for MEMS accelerometers (imc AC series)
  • Per-channel isolated measurement inputs, individual filtering and ADCs
  • 400 Hz bandwidth at max. 1 kSps/channel sampling rate (CAN output rate)
  • 24-bit digitization and internal processing CAN-output format selectable: 16-bit or FLOAT (24-bit mantissa)
  • Click mechanism providing both mechanical and electrical coupling

Typical applications

  • Testing in e-mobility environments (e.g. electric and hybrid vehicles)
  • Temperature measurement (esp. PT100/PT1000) on high voltage components in electrical and hybrid vehicles, such as fuel cells and supply circuits
  • Measurement of low voltages such as single battery cells and battery modules
  • Current measurement shunts on HV level
  • Detection of mechanical loads and vibrations on high-voltage batteries
  • Environments in which full personal safety must be guaranteed even in the event of faults.

Technical Data Sheet imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-T-8-2L

imc CANSASfit-HISO-T-8-2L
imc CANSASfit-HISO-T-8-2L

High voltage isolated 8-channel CAN-based measurement module for thermocouples

Within the imc CANSASf it (CANFT) module series, the HISO series offers particularly highly isolated types that are specially designed for use in high voltage environments.The model T-8 supports temperature measurement on 8 channels with thermocouples (type K), which are on a high common mode level or in environments with up to 1000 V voltage:

  • Temperature with thermocouples type K

Highlights

  • Isolation: 1000 V (according to safety standard DIN EN 61010)
  • High-voltage-proof special connectors"2L": 2 x LEMO.2P as common socket (4 channels at each 8-pin socket)
  • Per-channel isolated measurement inputs, individual filtering and ADCs
  • Channel individual internal cold junction compensation
  • 24-bit digitization and internal processing CAN-output format selectable: 16-bit or FLOAT (24-bit mantissa)
  • Click mechanism providing both mechanical and electrical coupling

Typical applications

  • Testing in e-mobility environments (e.g., electric and hybrid vehicles)
  • Temperature measurement on high-voltage components of hybrid and electric vehicles, such as batteries,fuel cells and supply systems
  • Environments where personnel safety has to be ensured

Technical Data Sheet imc CANSASfit-HISO-T-8-2L

imc CANSASfit HISO-HV-4

High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)
High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)
imc CANSASfit HISO-HV-4

High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)

The CAN-based measurement model HISO-HV-4 is ideally suited for isolated measurements of high voltage signals up to 1500 V.

Highlights

  • Measurement range of +/- 1500 V
  • Highly isolated for measurement category 1000 V CAT II
  • Test voltage: 5.4 kV ACrms
  • Channel by channel isolated measurement inputs, individual filter and ADC
  • 400 Hz bandwidth at max. 1000 Sps/channel sampling rate or CAN output rate
  • 24-bit digitization and with selectable CAN-output format (16-bit or 32-bit FLOAT)
  • Click mechanism providing both mechanical and electrical coupling

Typical applications

  • Testing in e-mobility environments (e.g., electric and hybrid vehicles)
  • Measurement on battery modules and full stack HV batteries, DC link circuits in electric vehicles etc.
  • Environments in which full personal safety must be guaranteed even in the event of faults

Technical Data Sheet imc CANSASfit-HISO-HV-4
