• imc CANSAS-SENT

    imc CANSAS-ENVIADO

    Puerta de enlace ENVIADO CAN

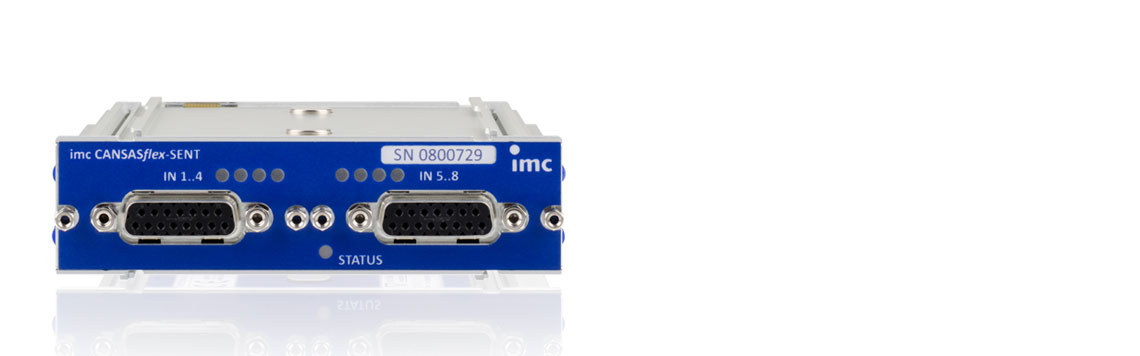

imc CANSAS-SENT

Proporcionaruna puerta de entradaa partir deSENT a CAN-Bus


Desde el principio, la industria automovilística ha empleado tecnología de medición inovadora, por lo tanto, se sustituyeron los sensores analógicos tradicionales con sensores de transmisión digital de datos rentable en los vehículos. Con la introducción del protocolo SENT, la seguridad también se incrementa durante la transmisión de datos desde el sensor a la ECU.





Un vistazo del imc CANSAS-SENT:

Un vistazo del imc CANSAS-SENT  :

  • Puerta de enlacedeSENT aCAN
  • Soportatodos los sensoresconsalida SENT
  • 8 entradasaisladas SENT, de canal a canaly canal a aislamientoGND
  • Soportacanalesrápidos y lentos
  • Cada canal de entradaimc CANSAS-SENTpuede manejar hastacuatrocanales de sensorde alta velocidad
  • imcCANSASesparte de una familiade módulos de medición universalescon salida CAN
  • El software imcCANSAS permiteopciones de configuraciónconvenientes

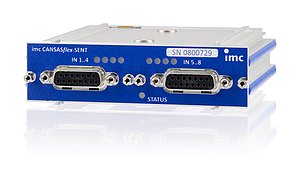

Vista general

Robusto, económico, fácilde usar

imc CANSAS-SENT es una puerta de enlace versátil, flexible y rentable que ofrece acceso directo y fácil a sensores de datos SENT en diversas aplicaciones. Único en el mercado, imc CANSAS-SENT convierte los datos que se envían a CAN, por lo tanto, permite el acceso directo de los datos grabados desde cualquier adquisición de datos, prueba o sistema CAN. Las ventajas: los sensores SENT se integran perfectamente en los sistemas de medición utilizando una variedad de señales, incluyendo señales analógicas, buses de datos y otros vehículos de E/S digitales

Los fabricantes de sensores SENT pueden beneficiarse del nuevo imc CANSAS-SENT.El módulo es una sencilla herramienta que soporta los procesos de pruebas de sensores, así como las fases de desarrollo y pruebas de los dispositivos de ECU's / control. Como miembro de la familia imc CANSAS, el módulo está óptimamente diseñado para trabajar con sistemas de adquisición de datos, tales como imc BUSDAQ , imc CRONOSflex o el imc C-SERIE.

Protocolo SENT

Información sobreel protocoloSENT

SENT significa Single Edge Nibble Transmission. SENT es una relativamente nueva interfaz digital para los sensores activos, inteligentes, con digitalización interna y permite un reemplazo rentable y flexible de los sensores analógicos convencionales. El objetivo del protocolo, era para aumentar la durabilidad, calidad y reducir la complejidad al transferir datos desde el sensor a la unidad de control (ECU). Actualmente, el protocolo SENT se utiliza principalmente en la industria automotriz, sin embargo, para otras aplicaciones es bastante concebible.

  • El protocoloSENT(J2716)es un estándar abierto, lanzado en 2008por la Sociedadde Ingenieros Automotrices(SAE).
  • Compacto, de bajo costoy con un protocolosimple de trescables- Tensión de alimentación=5V,voltaje de la señalL <0,5 V, H>4,1Vy la masa.Loscables sonsin blindajeysin torsión.
  • Direccional,conexión unidireccionalentre el sensory el receptor
  • Un volumende datos de 4bits porpulso(un "nibble") se transmite a través del protocolode transporte.Los pulsosse evalúan sólosobre la base delosflancos descendentes, de ahí el nombre"borde simple". Elcontenido de información(valor de datos de aperitivos) se codificaenla longitud del impulso. Der Informationsinhalt (Datenwert der Nibbles) wird über die Impulslänge kodiert.
    La velocidad de datosa través del protocoloSENTdepende de dosfactores:
    1.
    "Longitud Tick": esto puede variar de3μs-90μs. La longitudtickrepresentauna valorada línea base de tiempo.
    2."Cuadro pause pulse": define la distancia entrelos marcos.
  • Un paquete de datosse compone de24bits (6nibbles) para los datos de medición,y8bits (2 nibbles) para la detección de errores, estado y la comunicación.Losdatos de mediciónprimariosse transmitena través decanales rápidos. Información comofabricante del sensor, el tipo de sensor,la calibración y laconfiguración setransmite a través delos canaleslentos.
  • Los canales lentosse transmitencon menor frecuencia

Monitoreo pasivo



Una característica muy especial del imc CANSAS-SENT es el "monitoreo pasivo". Con conexión de cable paralelo a la configuración existente entre un sensor enviados y un dispositivo de control (por ejemplo, ECU), el módulo imc CANSAS-SENT no sólo proporciona la puerta de entrada (conversión) a una señal CAN salida, pero asi mismo no interfiere con la vigente comunicacion del objeto de prueba. Es decir, se permite un monitoreo sin reacción (pasiva) de la señal. La transmisión en silencio se puede escuchar sin molestar o interferir con ella.
